Воздухораспределители сопловые круглые 1ВКС, 1ВКСР

Общие сведения

Воздухораспределители панельные сопловые 1ВКC, 1ВКCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 1ВКC, 1ВКCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Виды:

• 1ВКС - воздухораспределители с боковым подводом
• 1ВКС-С - воздухораспределители с торцевым подводом
• 1ВКСР - воздухораспределители с боковым подводом и регулятором расхода воздуха
• 1ВКСР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха

Конструкция

Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.

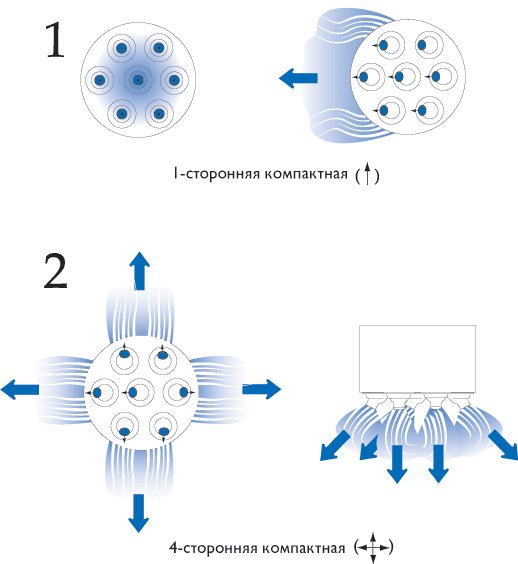

При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

Воздухораспределители 1ВКC, 1ВКCР изготавливаются из листовой стали круглой формы и 3-х типоразмеров: 315 мм, 450 мм и 595 мм. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ, сокращается потеря тепла (холода) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Монтаж

Воздухораспределители 1ВКC, 1ВКCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж 1ВКC, 1ВКCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Окраска

Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.
