Перфорированные воздухораспределительные панели 2СПП, 2СППР

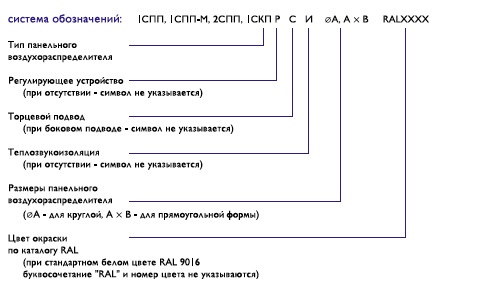

Общие сведения

• 2СПП - воздухораспределители с боковым подводом
• 2СПП-С - воздухораспределители с торцевым подводом
• 2СППР - воздухораспределители с боковым подводом и регулятором расхода воздуха
• 2СППР-С - воздухораспределители с торцевым подводом и регулятором расхода воздуха

Область применения

Производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 2СПП осуществляется комбинированная подача: вертикальными и настилающимися горизонтальными потоками.

Конструкция

Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.

КСД изготовливается с боковым или торцевым подводом воздуха.

Для регулирования расхода воздуха 2СППР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.

Воздухораспределители 2СПП, 2СППР имеют перфорированную панель прямоугольной формы, в центре которой перфорация отсутствует (глухая часть) и боковые щели между панелью и КСД.

Приточный воздух, выходящий через боковую щель, формирует горизонтальный настилающийся поток, другая часть воздуха выходит через отверстия в панели и образует вертикальный поток. Боковые щели могут закрываться заслонками, в этом случае настилающийся поток может быть 4-сторонний (все щели открыты), 3-сторонний (одна щель закрыта), 2-сторонний (две щели закрыты) и односторонний (три щели закрыты), при этом дальнобойность как горизонтального, так и вертикального потоков изменяется.

Крепление 2СПП, 2СППР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 2СПП, 2СППР.

Характеристика

Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ, сокращается потеря тепла (холода) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Окраска

Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016.

В прямоугольных изделиях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных КСД.
