Вентилятор TFSR
Общие сведения
- Откидной двигатель
- Возможность регулирования скорости
- Простой монтаж
- Не требуют техобслуживания и надежны в работе
Рекомендации по применению
Вытяжные системы вентиляции небольших помещений, таких как коттеджи, одно- и многоквартирные дома, офисы, детские сады и т.д.В линейку TFSR входят крышные центробежные вентиляторы с выносным ротором и рабочим колесом с загнутыми назад лопатками и круглым подсоединением к воздуховоду.
Конструкция
Корпус крышных вентиляторов TFSR изготовлен из оцинкованной листовой стали, с порошковым покрытием черного или кирпично-красного цвета.
Двигатель
Крышные вентиляторы TFSR оборудованы рабочим колесом с загнутыми назад лопастями и двигателем с внешним ротором. Двигатель размещен на откидной крышке для удобства осмотра и обслуживания. Для защиты от перегрева двигатель вентиляторов серии TFSR имеет встроенные термоконтакты с электрическим перезапуском.
Регулирование скорости
Скорость вентиляторов можно регулировать с помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора.

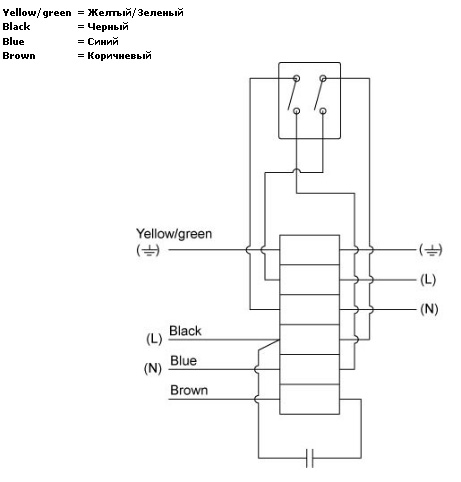

Подключение
Вентиляторы снабжены выключателем, кабелем длиной 1 м и штепселем для быстрого подключения к электросети через соединительную коробку на крышном коробе ТОВ/ТОS (принадлежность).
Монтаж
TFSR поставляется с присоединительной втулкой для прямого монтажа к воздуховоду. В комплект с TFSR 125-160 входит втулка Ø 160, а с TFSR 200-315 втулка Ø 200. По умолчанмю присоединительная втулка не подсоединена к вентилятору. При эксплуатации вентилтора в условиях холодного климата рекомендуется постоянная работа вентилятора для избежания проблем с обмерзанием.
Электрические принадлежности:
- CO2RT- Датчик СO2
- CXE - Цифровой универсальный регулятор с функцией таймера
- DMD-C – Дифференциальный датчик давления со встроенным контроллером
- HR1 - Комнатный регулятор влажности
- MTP 10 - Регулятор скорости (потенциометр)
- MTV-1/10 - Регулятор скорости
- IR24-P - Детектор движения
- RT 0-30 - Комнатный термостат
Принадлежности:
- LDC - Шумоглушитель для круглых воздуховодов
- TOB – Крышный короб с профилированной пластиной
- TOS – Крышный короб
с плоской пластиной
| Наименование | № | Мощность двигателя, Вт | Скорость вращения, об/мин | Напряжение, В | Частота, Гц | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| TFSR 125 M(черный) | 1,25 | 24,8 | 2000 | 230 | 50 | под расчет | |
| TFSR 125 M(красный) | 1,25 | 24,8 | 2000 | 230 | 50 | под расчет | |
| TFSR 125 XL(черный) | 1,25 | 53,9 | 2500 | 230 | 50 | под расчет | |
| TFSR 125 XL(красный) | 1,25 | 53,9 | 2500 | 230 | 50 | под расчет | |
| TFSR 160(черный) | 1,6 | 58,3 | 2500 | 230 | 50 | под расчет | |
| TFSR 160(красный) | 1,6 | 58,3 | 2500 | 230 | 50 | под расчет | |
| TFSR 200(черный) | 2 | 108 | 2500 | 230 | 50 | под расчет | |
| TFSR 200(красный) | 2 | 108 | 2500 | 230 | 50 | под расчет | |
| TFSR 315 L(черный) | 3,15 | 329 | 2500 | 230 | 50 | под расчет | |
| TFSR 315 L(красный) | 3,15 | 329 | 2500 | 230 | 50 | под расчет | |
| TFSR 315 M(черный) | 3,15 | 195 | 2500 | 230 | 50 | под расчет | |
| TFSR 315 M(красный) | 3,15 | 195 | 2500 | 230 | 50 | под расчет |
