Вытяжная катушка с механическим приводом SER-P/SP

На сайте есть аналог -Дистанционно управляемые катушки "КДУ"



Назначение

Вытяжная катушка предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах.
Катушка эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.

Особенности

Современный дизайн вытяжной катушки с пластиковыми накладками стоек рамы в цвет барабана, закрывает конструктивные элементы, придает легкость конструкции и позволяет гармонично вписывать катушку в интерьеры современных ремонтных зон.
Использование в новой модели катушки подшипников скольжения, вместо подшипников качения, обеспечивает легкость вращения барабана, надежность и долговечность конструкции.
Усовершенствованный стопорный механизм, обеспечивает легкую и надежную фиксацию барабана и позволяет вытягивать шланг на требуемую длину, точно соответствующую расположению выхлопной трубы обслуживаемого автомобиля.
Усовершенствованный пружинный механизм привода с применением высококачественных пружин ленточного типа, обеспечивает плавность вращения барабана, надежность и долговечность.

Функционирование

В нерабочем состоянии вытяжной шланг намотан на барабан катушки, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. Для подключения к выхлопной трубе автомобиля шланг разматывается на необходимую длину, при отсоединении шланг наматывается обратно на катушку под действием возвратного механизма (механического привода, расположенного внутри барабана). Фиксатор удерживает барабан в требуемом положении.

Конструкция

Катушка состоит из барабана, на котором намотан вытяжной шланг с газоприемной насадкой (выбираются Заказчиком), а так же монтажной рамы, на которой крепится барабан с фиксатором и вытяжной вентилятор.
Катушка крепится к стене, потолку или устанавливается на поворотной консоли.

Ассортимент

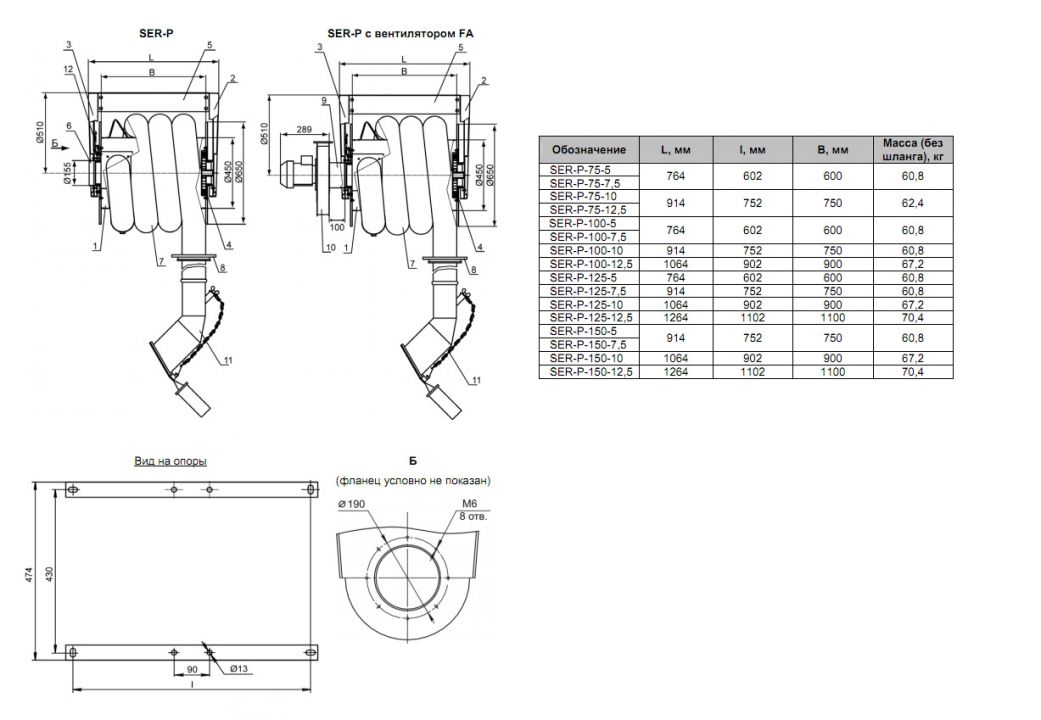

• SER-P/SP Типовая катушка без вытяжного вентилятора (на фото в начале страницы).

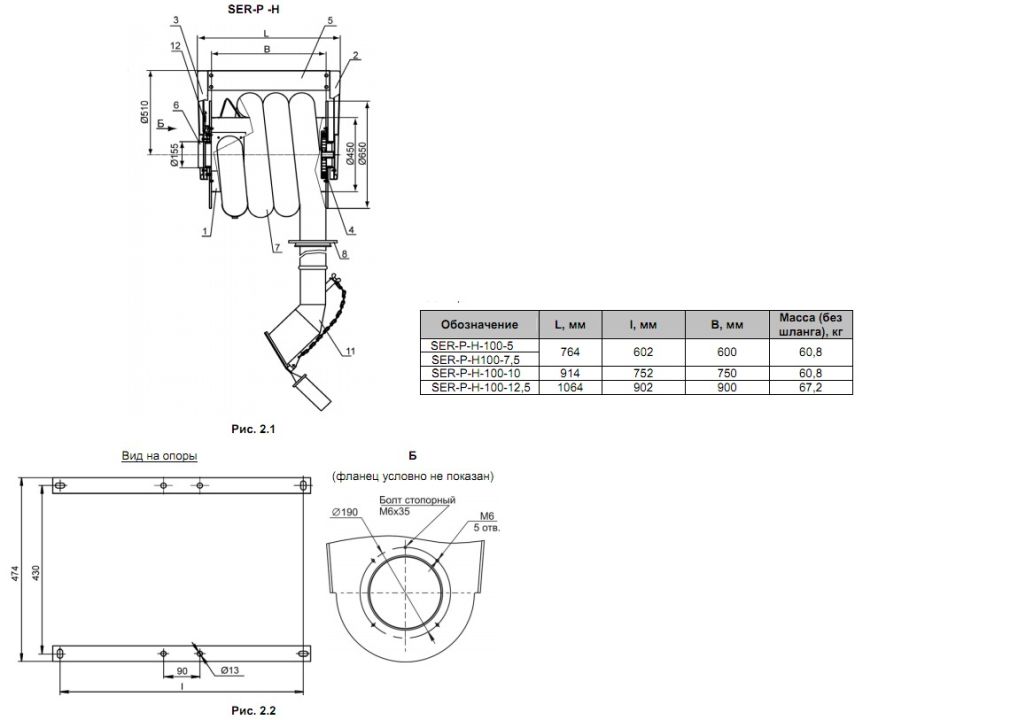

• SER-P-H/SP Тоже, что предыдущая, но комплектуется вытяжным шлангом «ГПВT-100/SP» чёрно-жёлтого цвета с термостойкостью до +80 град С и диаметром 100 мм.

Примечание
Катушка может комплектоваться индивидуальным вытяжным вентилятором «FA-1800/SP» (3ф/380В, 0,55 кВт) или «FA-2100/SP» (3ф/380В, 0,75 кВт).

Возможная комплектация

• SA-x/SP Консольно-поворотный механизм для увеличения зоны обслуживания вытяжной катушки.

• MSR/SP Двухполюсный микровыключатель для управления заслонкой или вентилятором.

Гарантия

Поставляемые оборудование и материалы должны применяться только в соответствии с их назначением и техническими нормами.

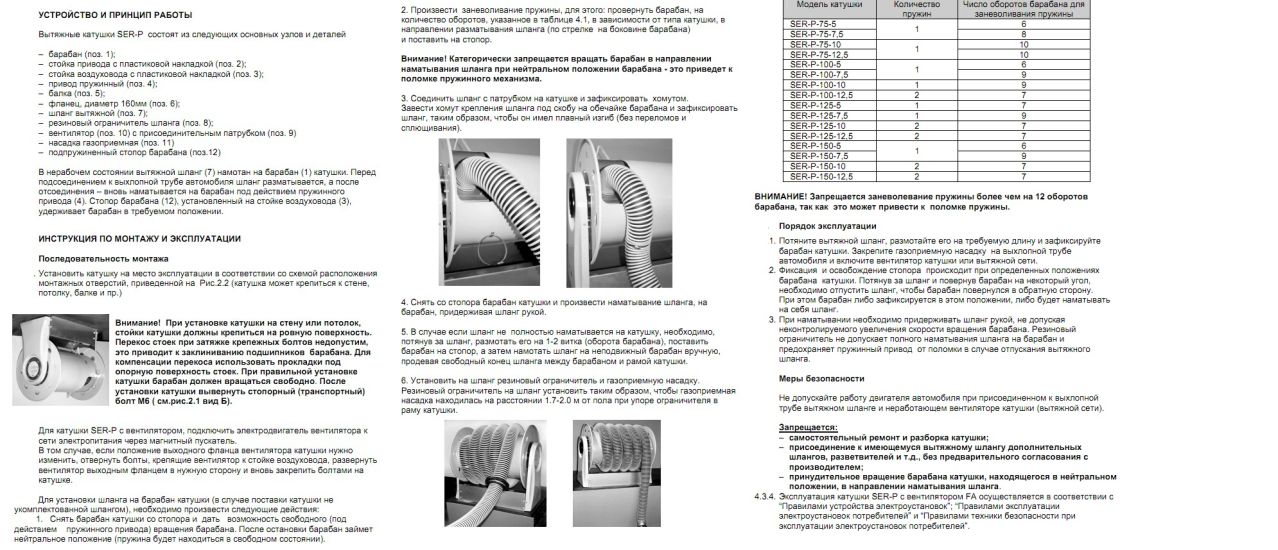

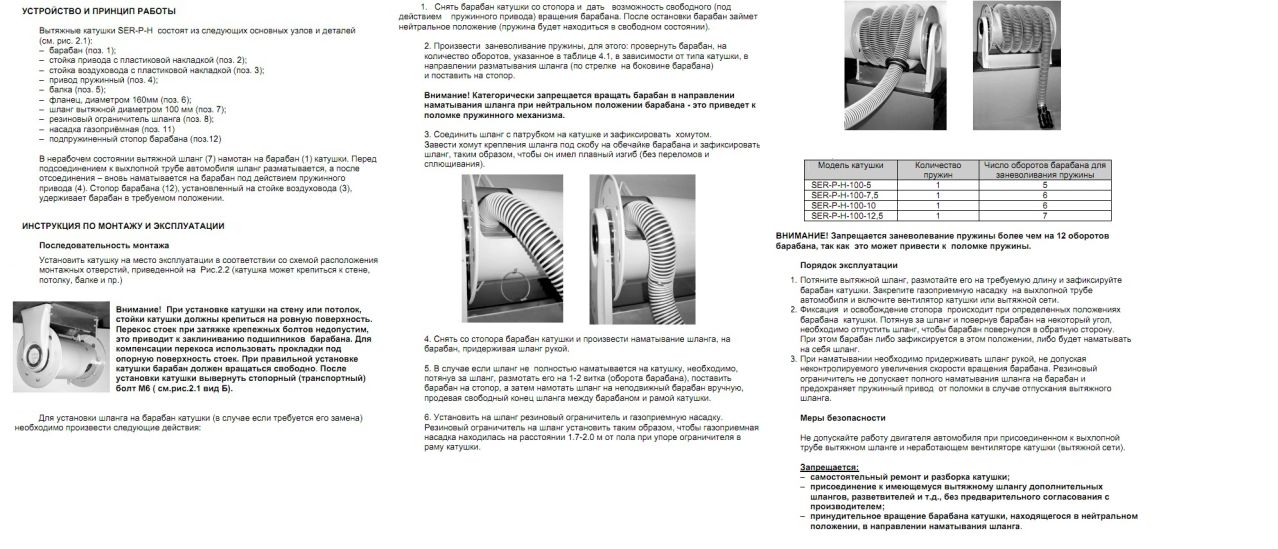

Каждое изделие сопровождается подробным паспортом/инструкцией на русском языке.
На оборудование предоставляется гарантийное обслуживание в течение 24 месяцев с момента отгрузки.
Изготовитель (поставщик) обязуется безвозмездно устранить возникшие неисправности/дефекты или заменить изделие/составные части в течение срока гарантии при условии соблюдении Потребителем правил эксплуатации.
По истечении гарантийного срока рекомендуется заключить договор на дальнейшее сервисное обслуживание.
На гибкие воздуховоды, шланги и рукава, а также прочие расходные материалы, подлежащие износу в процессе эксплуатации, гарантийное обслуживание не предоставляется. Претензии по качеству должны быть предъявлены до начала эксплуатации приобретенного оборудования. В этом случае изготовитель (поставщик) обязуется безвозмездно заменить не качественное изделие или устранить обнаруженные дефекты.

---

Заказать документы
Для ограничения несанкционированного использования размещенной на сайте информации просим Вас прислать нам на почту запрос. После получения вашего запроса администрация сайта предоставит вам запрашиваемую информацию, а в случае необходимости свяжет с владельцем сертификатов и разрешительной документации или свяжется с ними сама по вашему поручению.




Катушка вытяжная SER-P-100-10 - 41 536 руб. по состоянию на май 2013 года (справочная информация)
Катушка вытяжная SER-P-125-10 - 49 973 руб. по состоянию на май 2013 года (справочная информация)
