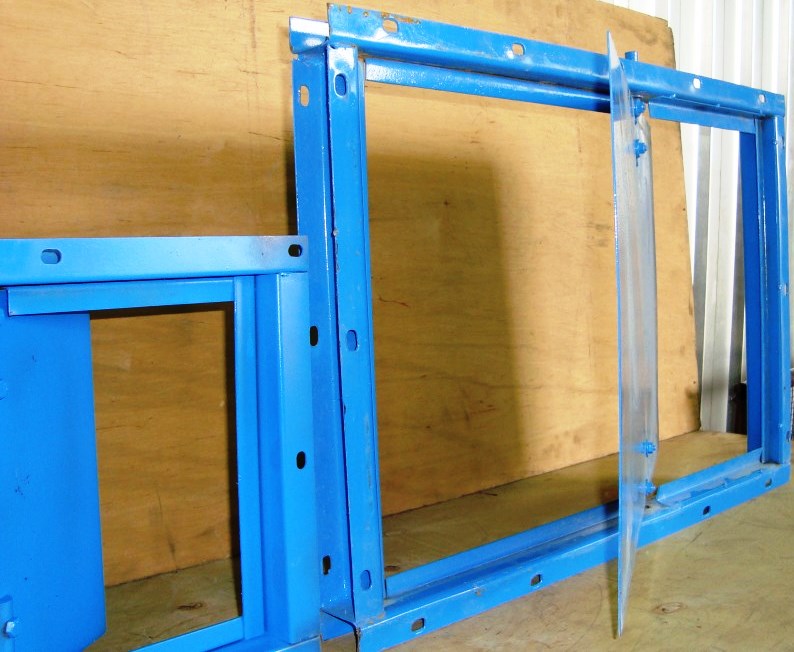

КЛАПАНЫ ОБРАТНЫЕ КОп
Описание:
Клапаны обратные прямоугольного сечения: Коп серии 5.904-41, предназначены для предотвращения перетекания воздуха и невзрывоопасных газопаровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80ºС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 через ответвления к отключенным вентиляторам
(от отключенных вентиляторов) при присоединение последних к коллекторам.
Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5,6 м/c, а на вертикальных – не менее 4 м/с.
Принцип работы:
Конструкция клапана состоит из корпуса, внутри которого на полуосях установлена лопатка. Ось вращения лопатки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха лопатка возвращается в исходное положение и происходит закрытие клапана.
| Наименование | Ширина, мм | Высота, мм | Глубина, мм | Серия | Строительная ширина, мм | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| КОп-00 | 150 | 150 | 50 | 5.904-41 | 180 | 2 783.00 | |
| КОп-01 | 200 | 200 | 50 | 5.904-41 | 230 | 2 974.00 | |
| КОп-02 | 250 | 250 | 50 | 5.904-41 | 280 | 3 146.00 | |
| КОп-03 | 400 | 400 | 50 | 5.904-41 | 430 | 3 852.00 | |
| КОп-04 | 500 | 500 | 50 | 5.904-41 | 530 | 4 684.00 | |
| КОп-05 | 800 | 800 | 50 | 5.904-41 | 840 | 6 492.00 | |
| КОп-06 | 1000 | 1000 | 50 | 5.904-41 | 104 | 8 173.00 |
