Щит управления для систем вентиляции с водяным калорифером ЩУТ3

Общие сведения:

• Регулирование температуры приточного воздуха.
• Активная защита от замерзания теплоносителя.
• Управление воздушной заслонкой.

Регулировка температуры приточного воздуха при помощи терморегулятора МРТ24. Терморегулятор управляет работой электропривода двух- или трех- ходового регулирующего вентиля, который меняет подачу горячей воды в водяной калорифер. Защиту от замерзания водяного калорифера осуществляет как сам терморегулятор МРТ24, так и термостат защиты NTF.

Циркуляционный насос повышает давление в системе и уменьшает риск замерзания воды.

Щит управления включает/выключает электропривод воздушной заслонки на 220 В с самовозвратом, например LF230 Belimo.
Мощность водяного нагревателя  не ограничена, мощность вентилятора от 4,0 до 15 кВт.

Для монтажа готовой системы с водяным калорифером можно использовать готовые смесительные узлы СУ2 и СУ3, в состав которых входит:

• двух- или трех- ходовой вентиль Belimo с пропускной способностью  4 м³ или 6,3 м³/час воды;
• электропривод вентиля Belimo LR24SR (питание 24 В, управляющий сигнал 0 ... 10 В);
• трехскоростной циркуляционный насос Grandfos UPS 20 или UPS 25;
• фильтр грубой очистки;
• запорные шаровые краны и муфтовые соединения.

 Дополнительно для щита управления ЩУТ3:

• сборка в корпусе IP66;

• выносной пульт управления ПУ2.

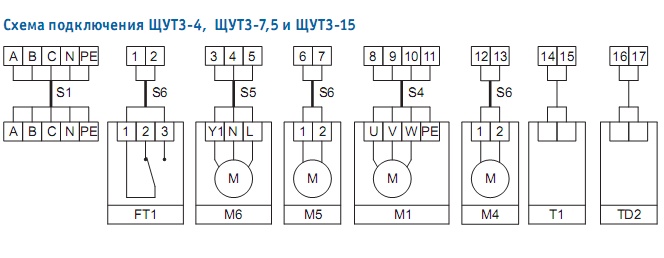

Щит управления ЩУТ3 осуществляет регулирование температуры приточного воздуха и защиту теплоносителя водяного калорифера Nw1 от замерзания.
На дверце щита управления установлен переключатель ЗИМА-ЛЕТО. В режиме ЛЕТО выключается терморегулятор МРТ24 и  прекращается работа циркуляционного насоса M5.
В режиме ЗИМА терморегулятор управляет работой электропривода М6 для двух- или трех- ходового вентиля. Заданная температура приточного воздуха поддерживается путем изменения количества горячей воды, протекающей через водяной калорифер. При угрозе замерзания (температура обратной воды меньше 5°С) термостат защиты FT1 выключит электропривод М4 воздушной заслонки и прекратит работу приточного вентилятора М1.

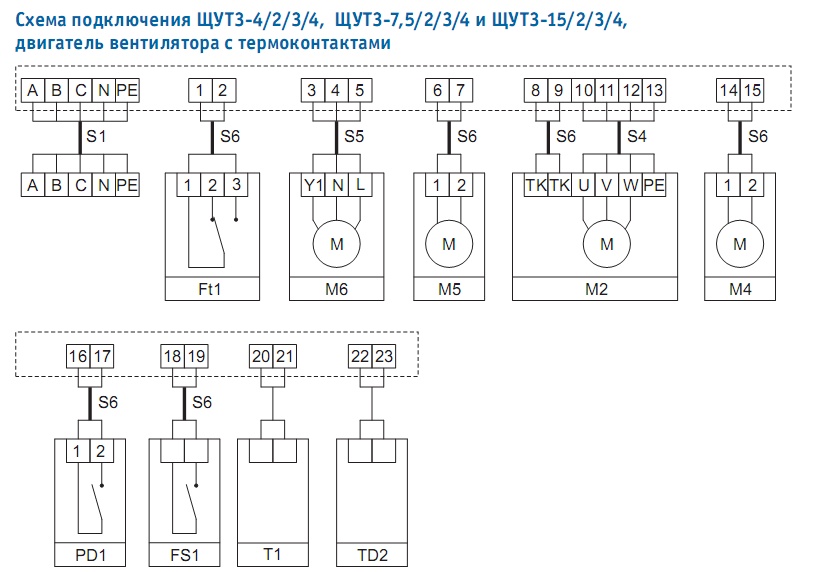

Реле защиты двигателя вентилятора FR1  отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами,  защита против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР220.
Дифференциальное реле давления PD1, которое входит в комплект поставки, срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка.
Отключение щита управления при получении сигнала от пожарной сигнализации  происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1  должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В  в течение 1 секунды.

ВНИМАНИЕ! При заказе щита управления ЩУТ3 нет необходимости указывать управление воздушной заслонкой, т.к. эта функция уже входит в любой ЩУТ3.

---

Сопутствующий товар:

• Электронный датчик давления PS
• Датчик температуры ТД, КТД, TG-А130
• Термостат защиты водяного калорифера от замерзания NTF


---
