Крышные вентиляторы TKH
Общие сведения
Крышные вентиляторы оборудованы асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен асинхронный двигатель и рабочее колесо, что делает удобным и легким сервисное обслуживание. Корпус вентиляторов TKH выполнен из гальванизированной стали. Вентиляторы имеют горизонтальным выбросом воздуха, но оригинальная конструкция вентиляторов позволяет быстро переставить решетки из нижнего положения в верхнее и наоборот, что обеспечивает изменение направления выброса воздуха из горизонтального в вертикальное.
Установка
Крышные вентиляторы должны устанавливаться только вертикально.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.
Аксессуары
Регуляторы скорости, другие вентиляционные принадлежности.
Монтаж
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
Крышные вентиляторы оборудованы асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен асинхронный двигатель и рабочее колесо, что делает удобным и легким сервисное обслуживание. Корпус вентиляторов TKH выполнен из гальванизированной стали. Вентиляторы имеют горизонтальным выбросом воздуха, но оригинальная конструкция вентиляторов позволяет быстро переставить решетки из нижнего положения в верхнее и наоборот, что обеспечивает изменение направления выброса воздуха из горизонтального в вертикальное.
Установка
Крышные вентиляторы должны устанавливаться только вертикально.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.
Аксессуары
Регуляторы скорости, другие вентиляционные принадлежности.
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы с внешними выводами термоконтактов всегда должны подключаться к устройству защиты двигателя.
- Вентиляторы должны быть заземлены.
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
- Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013
Технические характеристики
Показать
| Наименование | Мощность двигателя, кВт | Скорость вращения, об/мин | Производительность м3/ч | Напряжение, В/Гц | Ток, А | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| TKH 400 D1 | 0,215 | 3000 | 230/50 | 0,94 | 12 077.00 | ||
| TKH 560 A1 | 0,128 | 1500 | 230/50 | 0,57 | 19 873.00 | ||
| TKH 560 B1 | 0,308 | 1500 | 230/50 | 1,45 | 26 998.00 | ||
| TKH 560 B3 | 0,332 | 1500 | 400/50 | 0,59 | 27 221.00 | ||
| TKH 660 B1 | 0,51 | 1500 | 230/50 | 2,5 | 32 589.00 | ||
| TKH 660 B3 | 0,488 | 1500 | 400/50 | 1,13 | 30 928.00 | ||
| TKH 760 A1 | 0,306 | 1000 | 230/50 | 1,38 | 34 634.00 | ||
| TKH 760 B1 | 0,74 | 1500 | 230/50 | 3,4 | 35 624.00 | ||
| TKH 760 B3 | 0,81 | 1500 | 400/50 | 1,5 | 36 679.00 | ||
| TKH 960 A1 | 0,62 | 1000 | 230/50 | 3 | 45 081.00 | ||
| TKH 960 A3 | 0,59 | 1000 | 400/50 | 1,3 | 45 081.00 | ||
| TKH 960 B1 | 0,88 | 1000 | 230/50 | 4,3 | 52 174.00 | ||
| TKH 960 B3 | 0,82 | 1000 | 400/50 | 1,9 | 53 197.00 | ||
| TKH 960 C1 | 1,69 | 1500 | 230/50 | 8,2 | 56 072.00 | ||
| TKH 960 C3 | 1,88 | 1500 | 400/50 | 3,8 | 56 679.00 | ||
| TKH 960 D3 | 2,67 | 1500 | 400/50 | 5 | 63 708.00 | ||
| TKH 960 J1 | 1,35 | 1000 | 230/50 | 6,6 | 61 568.00 | ||
| TKH 960 J3 | 1,32 | 1000 | 400/50 | 3,5 | 61 280.00 |
Габаритные размеры вентиляторов TKH
Схемы подключения вентиляторов TKH

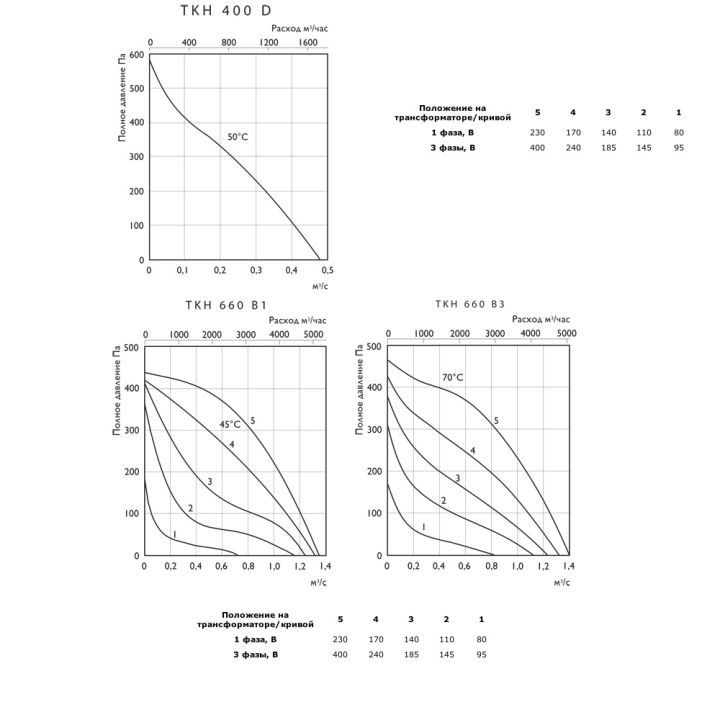

Характеристики вентиляторов TKH 400, 660
Характеристики вентиляторов TKH 560
Характеристики вентиляторов TKH 760
Характеристики вентиляторов TKH 960
Характеристики вентиляторов TKH 960-1
Шумовые характеристики вентиляторов TKH
