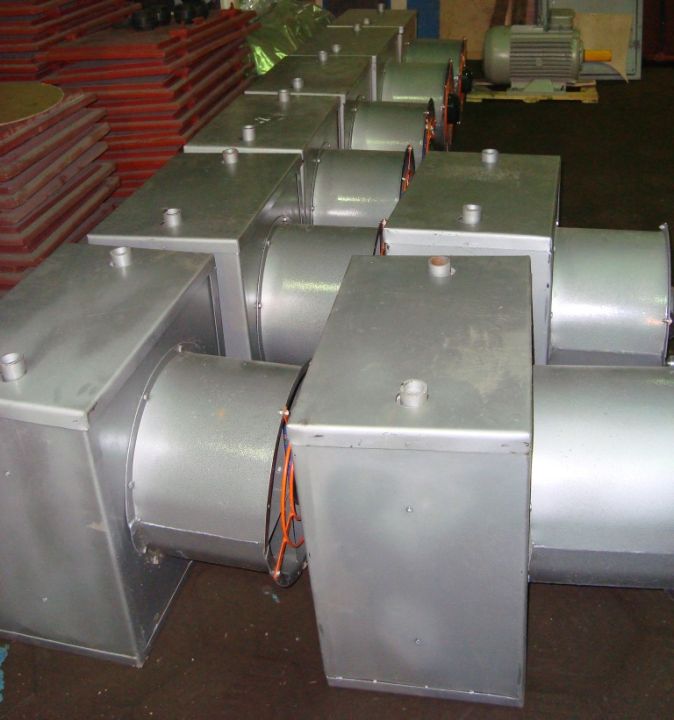

Агрегаты отопительные серии АПВО - РТ

Агрегаты воздушного отопления серии АПВО-РТ (агрегат промышленного воздушного отопления с разделенным теплообменником)

Агрегат воздушного отопления конструктивного ряда АПВО-РТ осуществляет нагрев рециркуляционного, внешнего или смешанного воздуха с использованием теплоносителя в виде горячей воды или пара и предназначен для воздушного отопления помещений. Возможно использование АПВО-РТ в качестве воздухоохладителя при подаче холодной воды и наличии поддона для сбора конденсата.

Агрегат воздушного отопления АПВО-РТ имеет разделенный теплообменник, позволяющий более эффективно использовать теплоноситель путем подключения секций теплообменника параллельно или последовательно по воде.

Параллельное подключение используется при невысоких температурах теплоносителя (>100C) и позволяет повысить теплоотдачу агрегата в целом.

Рабочее положение горизонтальное или вертикальное, оно должно предусматривать возможность слива теплоносителя из секций теплообменника агрегата АПВО-РТ.

Агрегаты серии АПВО-РТ относятся к категории отопительно-вентиляционного оборудования и могут использоваться во всех помещениях, где допускается местная рециркуляция нагретого воздуха.

Для подачи внешнего (уличного) воздуха используются дополнительные приспособления. Агрегаты АПВО-РТ предназначены для эксплуатации в условиях умеренно-холодного климата (УХЛ) и категории размещения 3 по ГОСТ 15150.

Принята следующая система обозначения агрегатов воздушного отопления типа АПВО-РТ

Агрегат отопительный АПВО-Х-РТ (YZ)

• X - Производительность агрегата по воздуху в тыс. куб. м
• Y - Тип теплоносителя: В - вода, П - пар Z - Число рядов труб теплообменника по ходу движения воздуха, 3 или 4.

Пример обозначения АПВО-10-РТ (В3) - агрегат отопительный серии АПВО, производительность 10000 куб. метров, с разделенным теплообменником, теплоноситель вода, 3 ряда трубок по ходу движения воздуха.

Конструкция

Конструктивно агрегат АПВО-РТ состоит из

• вентилятора,

• воздушного перехода,

• теплообменника,

• воздухораспределительного клапана

• основания.

Воздушный переход и воздухораспределительный клапан изготавливаются из 2-х мм листовой стали и окрашены атмосферным составом с добавлением битумных смол и алюминиевой пудры.

Основание имеет 4 монтажных отверстия, позволяющих фиксировать агрегат на монтажной площадке или в иных местах установки. По требованию, агрегат АПВО-РТ вместо основания может комплектоваться кронштейном подвеса. Блочная конструкция позволяет максимально снизить массу и делает агрегат АО2 максимально ремонтопригодным.

Вентилятор

Агрегат АПВО-РТ комплектуется отечественным осевым вентилятором общего назначения с напряжением питания 380 В.

Теплообменник

Агрегат отопительный АПВО-РТ комплектуется биметаллическим, спирально-накатным теплообменником типа ВНВ-113 и ВНП-113 (стальные трубки с алюминиевым накатным оребрением) с 3-мя или 4-мя рядами трубок по ходу движения воздуха. Тип ВНВ-113 используется для теплоносителя вода, ВНП-113 для теплоносителя пар. Максимальная температура теплоносителя 190С, давление 1,2 МПа.

Воздухораспределительный клапан.

От конфигурации клапана АПВО-РТ зависят размеры и конфигурация воздушного потока, эффективность использования подаваемого тепла и степень комфорта. Стандартная комплектация - горизонтальное положение лопастей клапана, позволяющее регулировать тепловой поток в вертикальной плоскости. Лопасти воздухораспределительного клапана выполнены из неформованной стали 2 - 3 мм и имеют болтовую затяжку, фиксирующую положение лопасти и направление выходящего воздушного потока. Каждая лопасть регулируется вручную индивидуально.

Общее описание агрегатов серии АПВО

• Тепловые характеристики агрегатов приведены при следующих условиях:
• Температура воды: на входе - 90С, на выходе - 70С
• Температура воздуха: на входе +15С

Сопутствующие товары

• блок управления

В стоимость не входит транспорт. Точную сумму уточняйте у менеджеров.



АПВО-42 В1 - 19 485 руб. по состоянию на август 2014 года(справочная информация)
