Скоростные промыватели СИОТ

Общие сведения

Скоростные промыватели СИОТ (серия 5.904-61) рекомендуется применять для очистки запыленного воздуха в вытяжных вентустановках от различных видов смачиваемой пыли, за исключением цементирующейся и волокнистой, а также конденсационных аэрозолей.

Применение

Применяются промыватели для очистки воздуха с начальной концентрацией пыли до 5000 мг/м3. Промыватель СИОТ— прямоточный мокрый пылеуловитель, в котором улавливание пыли происходит путем осаждения ее на смоченные стенки корпуса под действием центробежных сил, а также промывки воздуха распыляемой водой. Вода, стекающая со стенок, поступает на винтовое коническое днище. Между образующими этого днища через входное сечение в промыватель подается воздух, под действием которого вода, поступающая на днище, увлекается потоком воздуха к верхней образующей (в направлении его вращения), срывается с нее и попадает на входящую в промыватель струю воздуха, распыляется и увлекается в среднюю часть промывателя. Благодаря этим эффектам (центробежной сепарации и промывки воздуха распыляемой водой) промыватели СИОТ более эффективны, чем пленочные циклоны, особенно но при очистке от мелких фракций пыли.

В сливной патрубок поступает лишь тяжелая загрязненная часть вращающейся по дну пульпы, а остальная часть воды продолжает циркулировать и многократно использоваться в аппарате.

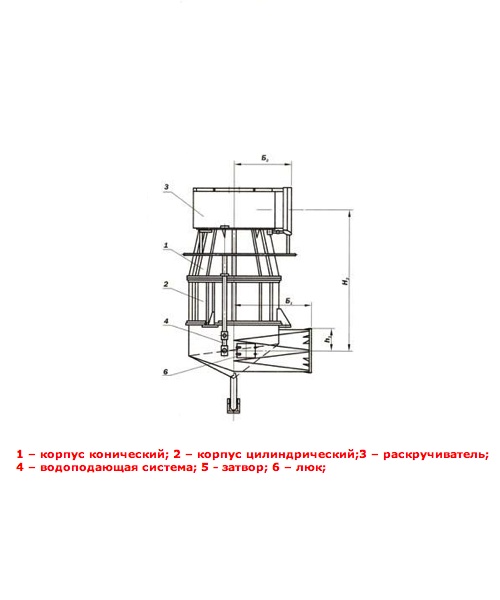

Основные узлы: цилиндрический и конический корпуса, раскручиватель и водоподающая система.

Днище выполнено в виде винтовой конической поверхности с вершиной на оси промывателя. Входной патрубок переходит с круглого сечения на треугольное, снизу и сбоку которого предусмотрен уступ, разграничивающий сухую и смоченную поверхности промывателя. Сливной патрубок в нижней части днища служит для удаления шлама через наклонную мигалку.

Большая часть воды через форсунки попадает в верхнюю зону промывателя на водораспределительное кольцо, с которого она стекает, смачивая стенки корпуса, а другая часть воды через нижнюю форсунку подается в нижнюю зону промывателя. Вывод воздуха из промывателя осуществляется через раскручиватель, выполненный в виде улитки. Для пуско­вой регулировки при наладкеслужитвентиль.

Входной и выходной патрубки могут быть установлены под любым углом друг к другу.

Скоростные промыватели СИОТ всех номеров геометрически подобны пропорционально диаметру входного патрубка.

Промыватели устанавливаются на металлических постаментах, при которых расстояния от нижней точки днища до пола равно 2,5 м. Возможны варианты установки промывателей на перекрытиях зданий.

Промыватели могут быть правого и левого исполнения и устанавливать их рекомендуется на всасывании (перед вентилятором), при этом необходимо предусмотреть отвод воды из нижней части кожуха вентилятора. Давление воды перед верхними форсунками должно составить 1 кгс/м2 и быть постоянным.

Рекомендуемые скорости воздуха (Vo) в круглом сечении входного патрубка находятся в пределах 14…20 м/с. При этих скоростях весь ряд промывателей перекрывает область пропускной способности от 12,5 до 280тыс. м3/ч.
Степень очистки воздуха для частиц менее 5 мкм составляет 95% при Vo=20 м/с и 90% при Vo= 14 м/с.
