Взрывозащищенные электродвигатели (ВАО, 2В, 2ВР, 3В, 3ВР)

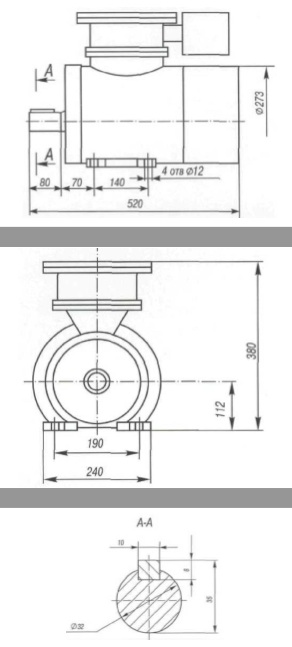

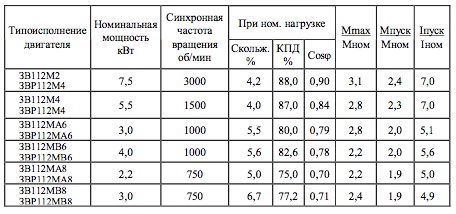

Тип 3В112, 3В132, 3ВР112, 3ВР132
Электродвигатели трехфазные асинхронные взрывозащищенные с короткозамкнутым ротором типов 3В(Р)112 и 3В(Р)132 предназначены для привода различных машин и механизмов во взрывоопасных производствах угольной, сланцевой (исполнение по взрывозащите РВ3В (Exdl для экспортных поставок), нефтеперерабатывающей, газовой (исполнение по взрывозащите 1ExdllBT4) и других отраслей промышленности.
Двигатели выпускаются согласно технических условий ТУ УЗ.09—00217159-033—97.
Вид климатического исполнения и категория размещения двигателей, изготавливаемых для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом -У2, 5; для поставки на экспорт в страны с тропическим климатом — Т2, 5.
Двигатели рассчитаны для работы в режиме S1 (допускается работа электродвигателей в режимах S2, S3, S4, S6) от сети трехфазного переменного тока частотой 50 герц, напряжением 660/380 В для 3В(Р)112 или напряжением 380/220 В, 660/380 В и 1140/660 В для 3В(Р)132.
Привязка мощностей электродвигателей к установочно-присоединительным размерам соответствует нормам РС3031—71.
Степень защиты электродвигателей — IP54; наружного вентилятора со стороны входа воздуха — IP20.
Класс нагревостойкости изоляции — F.

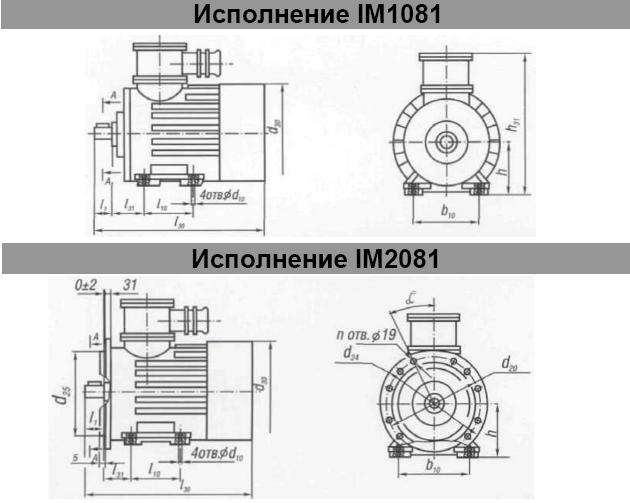

Исполнение по способу монтажа IM1081, а для 3В(Р)132 также IM2081, IM3081, IM3011, IM1082.
Тип 3В160 и 3ВР160
Электродвигатели трехфазные асинхронные взрывозащищенные с короткозамкнутым ротором типов 3В160 и 3ВР160 предназначены для привода различных машин и механизмов во взрывоопасных производствах угольной, сланцевой (исполнение по взрывозащите РВ3ВИа (Exdl для экспортных поставок)), нефтеперерабатывающей, газовой (исполнение по взрывозащите 1ExdllBT4) и других отраслях промышленности.
Двигатели выпускаются согласно технических условий ТУ УЗ.09—00217159-033—97.
Вид климатического исполнения и категория размещения двигателей, изготавливаемых для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом -У2, 5; для поставки на экспорт в страны с тропическим климатом — Т2,5.
Двигатели рассчитаны для работы в режиме S1 (допускается работа электродвигателей в режимах S2, S3, S4, S6) от сети трехфазного переменного тока частотой 50 и 60 герц, напряжением 660;380 В и 1140;660 В. По требованию заказчика — на напряжения 400, 415, 440, 500 В.
Привязка мощностей электродвигателей к установочно-присоединительным размерам соответствует РС3031—71, возможно изготовление двигателей по нормам CENELEC.
Степень защиты электродвигателей — IP54; наружного вентилятора со стороны входа воздуха — IP20.Класс нагревостойкости изоляции — Н.
Исполнение по способу монтажа IM1081, IM4081, IM9781.
Тип 3В180, 3ВР180, 3В200, 3ВР200, 3В225, 3ВР225
Электродвигатели трехфазные асинхронные взрывозащищенные с короткозамкнутым ротором типов 3В(Р)180, 3В(Р)200 и 3В(Р)225 предназначены для привода различных машин и механизмов во взрывоопасных производствах угольной, сланцевой (исполнение по взрывозащите РВ3В, для 3В(Р)200 — РВ3ВИа (Exdl для экспортных поставок)), нефтеперерабатывающей, газовой (исполнение по взрывозащите 1ExdllBT4) и других отраслях промышленности.
Двигатели выпускаются согласно технических условий ТУ УЗ.09—00217159-033—97.
Вид климатического исполнения и категория размещения двигателей, изготавливаемых для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом -У2, 5; для поставки на экспорт в страны с тропическим климатом -Т2, 5.
Двигатели рассчитаны для работы в режиме S1 (допускается работа электродвигателей в режимах S2, S3, S4, S6) от сети трехфазного переменного тока частотой 50 и 60 герц, напряжением 660;380 В и 1140;660 В. По требованию заказчика — на напряжения 415, 500 В.
Привязка мощностей электродвигателей к установочно-присоединительным размерам соответствует РС3031—71, возможно изготовление двигателей по нормам CENELEC.
Степень защиты электродвигателей — IP54; наружного вентилятора со стороны входа воздуха- IP20.
Класс нагревостойкости изоляции — Н.

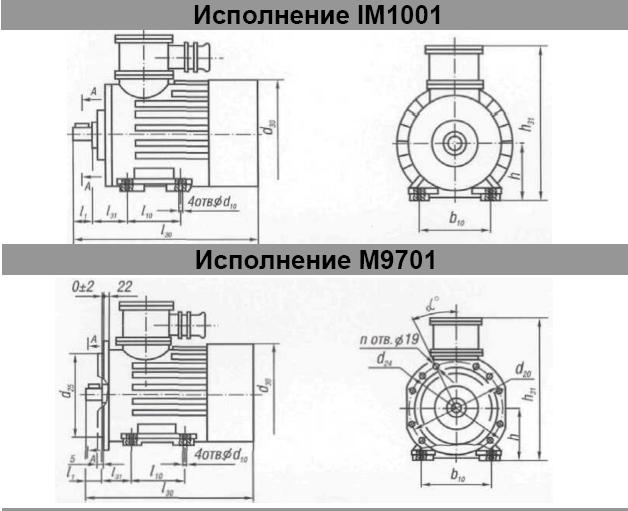

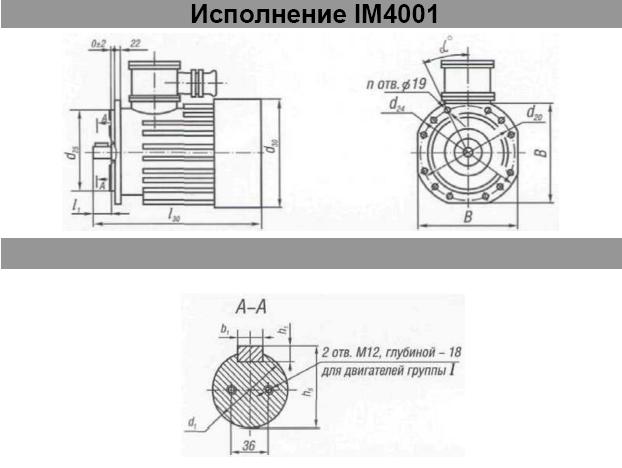

Исполнение по способу монтажа для двигателей 3В(Р) 180 — IM1081, IM4081,
М9781. Для двигателей 3В(Р)200 и 3В(Р)225 исполнения по способу монтажа
IM1001, IM4001, М9701;
Допускается работа электродвигателей 3В(Р)200 и 3В(Р)225 при углах наклона в продольной оси до 30°.
Тип 2В250, 2ВР250, 2В280 и 2ВР280
Электродвигатели трехфазные асинхронные взрывозащищенные с короткозамкнутым ротором типов 2В(Р)250 и 2В(Р)280 предназначены для привода различных машин и механизмов во взрывоопасных производствах угольной, сланцевой (исполнение по взрывозащите РВ3ВИа (Exdl для экспортных поставок)), нефтеперерабатывающей, газовой (исполнение по взрывозащите 1ExdllBT4) и других отраслях промышленности.
Двигатели выпускаются согласно технических условий ТУ У 31.1—05758925-011:2006.
Вид климатического исполнения и категория размещения двигателей, изготавливаемых для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом — У2, 5; для поставки на экспорт в страны с тропическим климатом — Т2, 5.
Двигатели рассчитаны для работы в режиме S1 (допускается работа электродвигателей в режимах S2, S3, S4, S6) от сети трехфазного переменного тока частотой 50 и 60 герц, напряжением 380 и 660 В. По требованию заказчика — на напряжения 400, 415, 440, 500 В.
Степень защиты электродвигателей — IP54; наружного вентилятора со стороны входа воздуха -IP20.
Класс нагревостойкости изоляции — F и Н.
Исполнение по способу монтажа IM1001, IM4001, IM9701, IM4011.
Коробка выводов двигателей должна располагаться сбоку справа, если смотреть со стороны выступающего конца вала.
По заказу потребителя двигатели могут изготавливаться с коробков выводов, расположенной слева.Возможен поворот коробки выводов через 90°.
Тип ВАО2—280, ВАО2—315, ВАО2—355
Электродвигатели трехфазные асинхронные взрывозащищенные с короткозамкнутым ротором типов ВАО2—280, ВАО2—315, ВАО2—355 предназначены для привода стационарных машин и механизмов в шахтах, опасных по газу и пыли, а также во взрывоопасных помещениях всех классов и наружных установках, где могут образовываться взрывоопасные смеси газов, паров или пыли с воздухом, отнесенные по взрывоопасности к категории НА, ИВ и группам воспламеняемости Т1, Т2, ТЗ, Т4.
Двигатели выпускаются согласно технических условий ТУ У 31.1—05758925-010:2006.
Электродвигатели для нужд народного хозяйства имеют исполнение по взрывозащите РВЗВИа и 1ExdllBT4, a для поставок на экспорт — соответственно Exdl или 1ExdllBT4.
Вид климатического исполнения и категория размещения двигателей, изготавливаемых для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом — У2, 5; в районы с холодным климатом — ХЛ2, 5; для поставки на в страны с влажным и сухим тропическим климатом — Т2, 5.
Двигатели рассчитаны для работы в режиме S1 от сети трехфазного переменного тока частотой 50Гц, напряжением 380/660 В мощностью до 200 кВт включительно (при мощности свыше 200 кВт — на напряжение 660 В). По требованию заказчика — на напряжения 400, 415, 440, 500 В до 200 кВт; 440, 500 В до 250 кВт при частоте 50 Гц; 380/660, 440 В до 200 кВт и 440 до 250 кВт при частоте 60 Гц, а также на напряжение 1140/660 В исполнением по взрывозащите РВЗВИа на все типоразмеры.
Степень защиты электродвигателей — IP54; наружного вентилятора
со стороны входа воздуха — IP20.
Класс нагревостойкости изоляции — F и Н.
Ротор ВАО2-560—4
Ротор трехфазного асинхронного взрывозащищенного электродвигателя серии ВАО2-560—4 предназначен для использования при ремонте или замене в условиях ремонтных предприятий, где отсутствует технология изготовления короткозамкнутых роторов больших габаритов. Высокий уровень разработки при традиционной подготовке производства на всех стадиях с использованием современных материалов гарантирует параметры и качество электродвигателей ВАО 2—560-4 при их ремонте и повторном использовании на уровне требований первичного производства.
