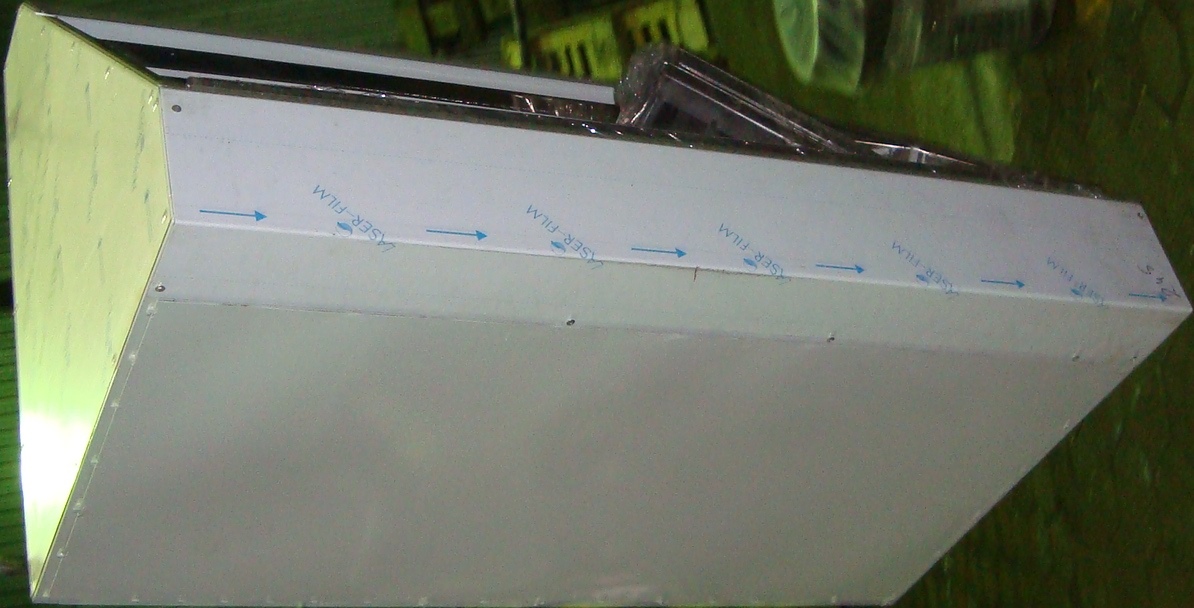

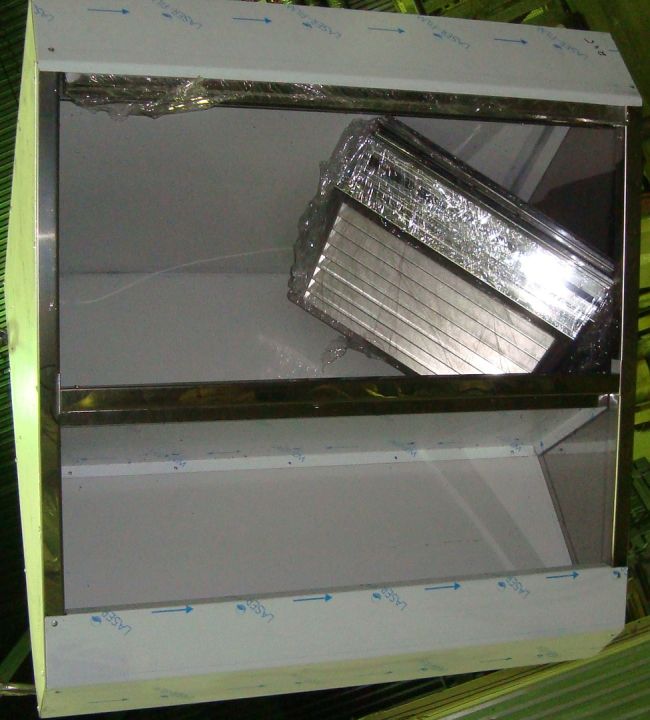

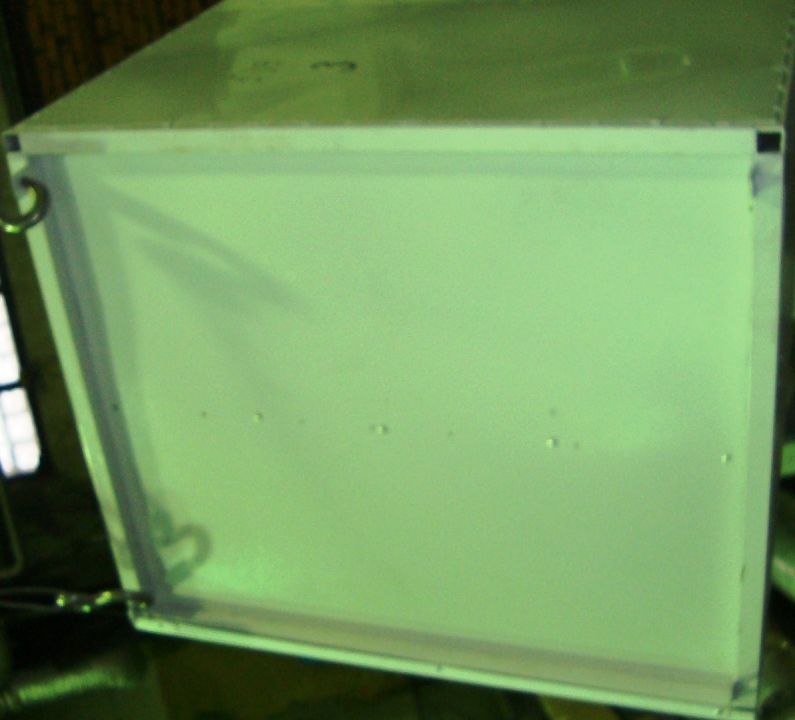

Местные вентиляционные отсосы МВО

Приобретайте аналогичные Каркасные местные вентиляционные отсосы ОМВ-К

Общие сведения

Компания «Унвент» предлагает своим клиентам широкий выбор приточных и вытяжных вентиляторов, а также большой ассортимент приточно вытяжных установок.

Приточные системы вентиляции используются для подачи воздуха в помещение и распределением его затем по всему объему. При этом выполняется не только фильтрация воздуха, но также его подогрев или охлаждение, а в случае необходимости, и увлажнение. Сделать все это могут, как мощные промышленные, так и самые обычные бытовые вентиляторы.

Приточные вентиляционные установки состоят из следующих компонентов: вентиляторы, фильтры, калориферы, задание которых – регулировать температуру поступающего воздуха. Если есть ограничение на уровень шума, то вентустановка оснащается шумопоглощающими элементами. Такие установки распределяют воздух по площади помещения с помощью диффузной системы и воздухораспределительных решеток.

Вытяжные вентиляторы используются в случае, когда необходима сбалансированная циркуляция воздуха внутри помещения, контроль объема и скорости поступающего и удаляемого воздуха. Вытяжные вентиляционные системы обычно используют на производстве, когда нужно эффективно очищать воздух внутри цеха или склада от примесей и т.п. При использовании таких установок воздух удаляется из помещения искусственно, в то время, как при использовании приточных вентиляторов все происходит естественно – воздух удаляется из помещения через неплотности дверных проемов и окон, за счет того, что приточная установка создает в помещении небольшое давление.

Приточно вытяжная установка может обеспечить не только приток свежего воздуха, но и его вытяжку. Такая вентиляция оснащается теплообменниками и калориферами, задача которых подогревать поступающий в помещение воздух. Кроме того, они используются для того, чтобы сделать излишне влажный воздух более сухим.

Обычно такими установками оборудуются крупные объекты, например, гостиницы, офисные помещения, театры, административные здания и промышленные объекты.

Приточно-вытяжные вентиляционные установки считаются наиболее эффективными, как среди промышленных, так и среди бытовых вентиляторов, поскольку они обеспечивают постоянную циркуляцию воздуха в помещении любого типа и назначения, за счет одновременной работы на вытяжку и приток. А нагрев поступающего воздуха может производиться, не только на счет электрических, но также и с помощью водяных нагревателей, или посредством процесса рекуперации (поступающий воздух нагревается за счет тепла встречного потока вытягиваемых воздушных масс).

Описание

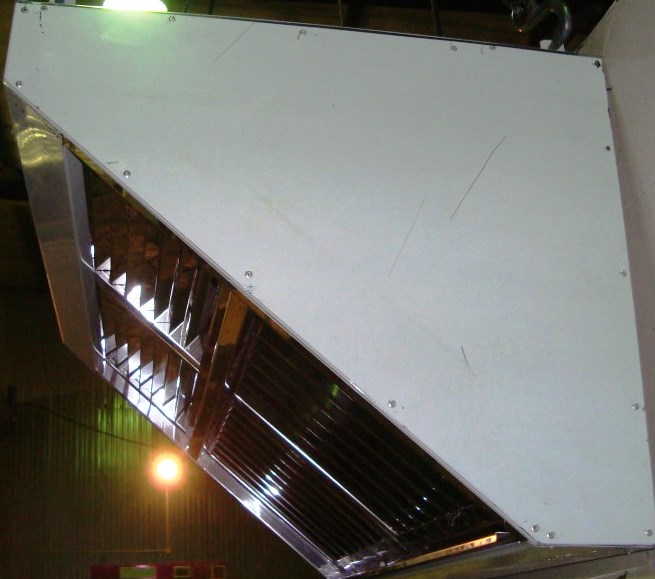

Местные вентиляционные отсосы устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания.

Установка

Поток приточного воздуха направляется вниз от вентотсоса под углом 45.

Местные вентиляционные отсосы типа МСВ устанавливаются в основном на тех предприятиях, где уже имеется приточная вентиляция или там, где в ней нет необходимости, а имеется естественный приток. В этом случае вместо рассеивателей приточной вентиляции в модификациях –01 ,–02 и -03 возможна установка светильника за отдельную плату.

Отверстие для вывода провода подключения электропитания расположено в верхней плоскости вентотсоса, в зоне приточной секции. Место расположения отверстия выбирает Изготовитель, если это не оговорено с Заказчиком.

Внимание !!! При подключении вентотсоса к электрической сети, необходимо выполнить заземление или зануление. Узел заземления всегда расположен рядом с отверстием для вывода провода.

Исполнение

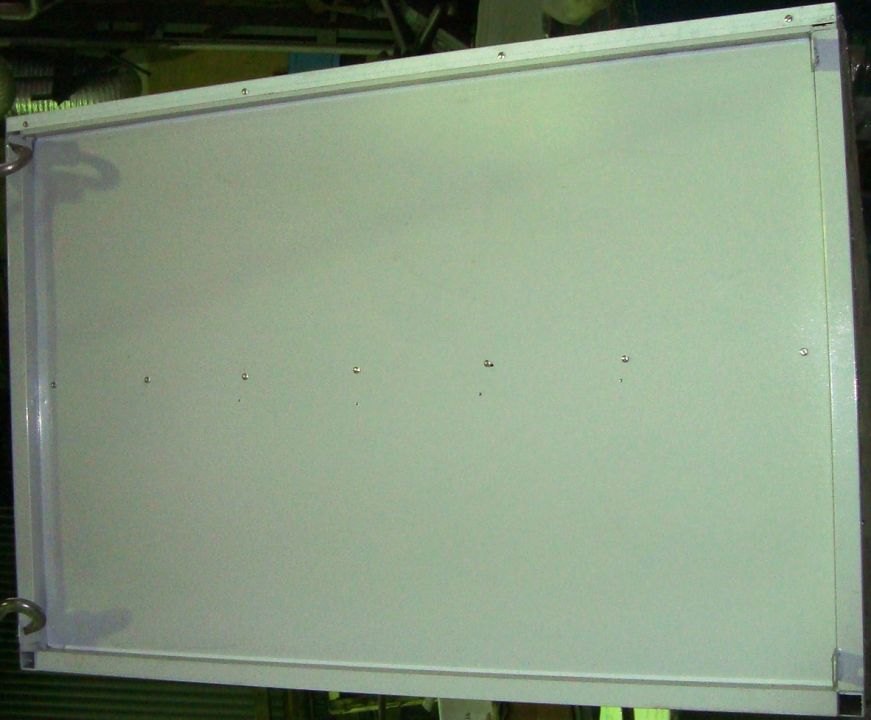

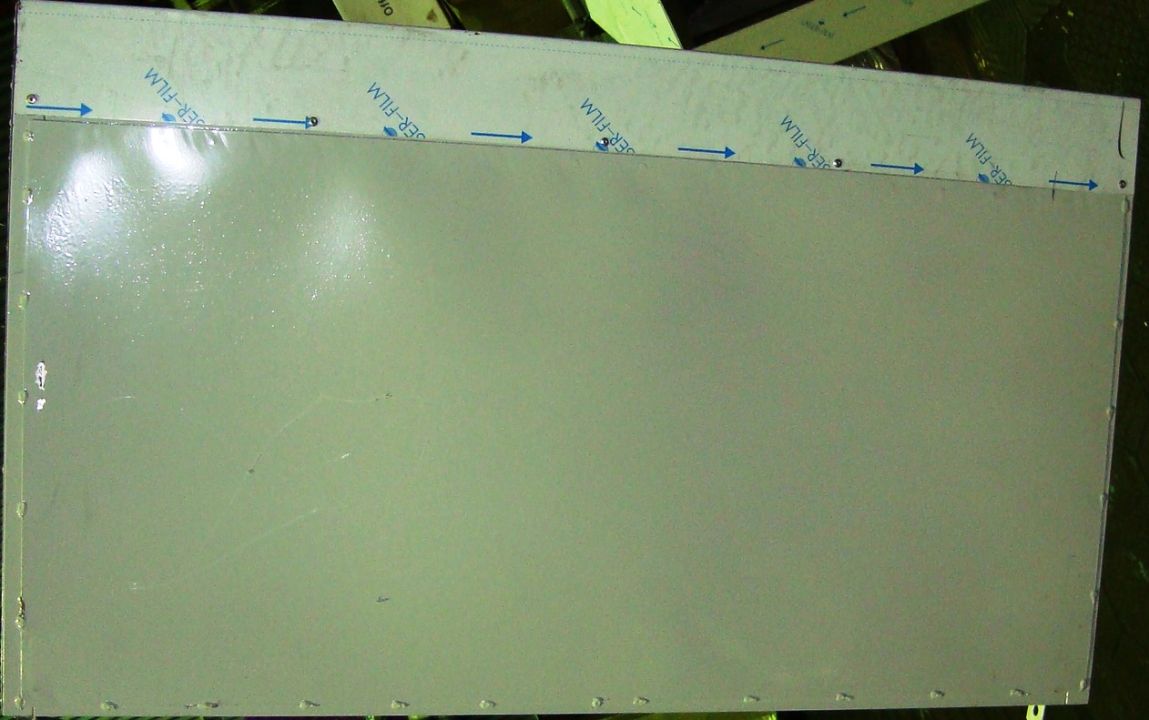

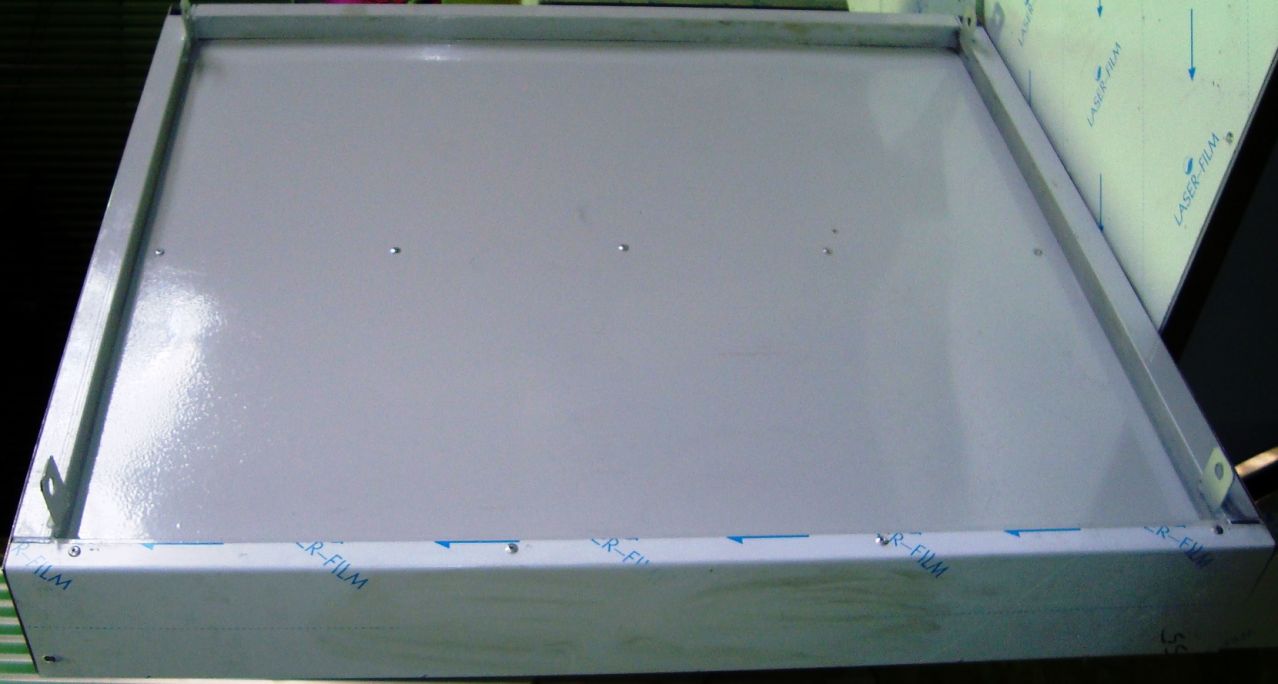

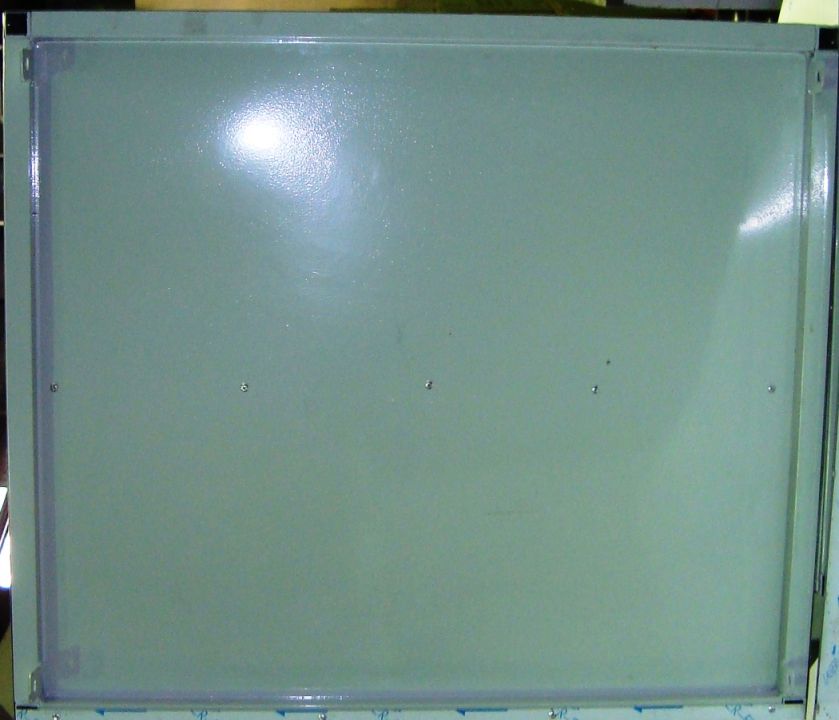

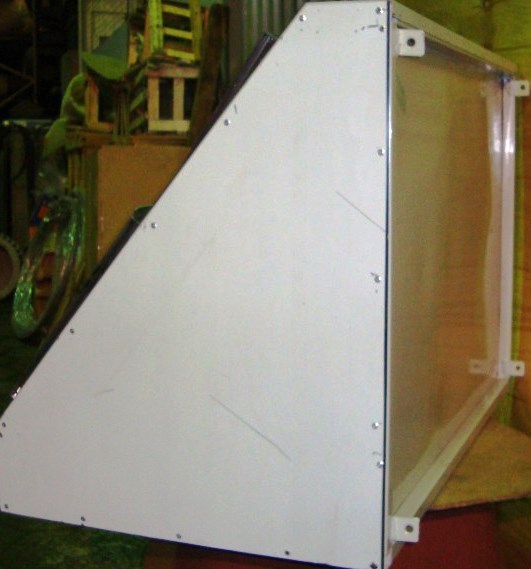

Каркас вентотсоса в стандартном исполнении изготавливается из окрашенной порошковой краской профильной трубы из конструкционной стали. Не видовые облицовки (задние, верхние) изготавливаются из окрашенной порошковой краской листовой конструкционной стали.

Лицевые, боковые и внутренние облицовки, фильтры, рассеиватели и жиросборники отсосов изготовлены из нержавеющей стали.

Нержавеющие облицовки прикрепляются к каркасу заклепками. Места cоединения облицовок с каркасом заполняются герметиком, во избежание подсоса воздуха в обход фильтров.

Конструкция

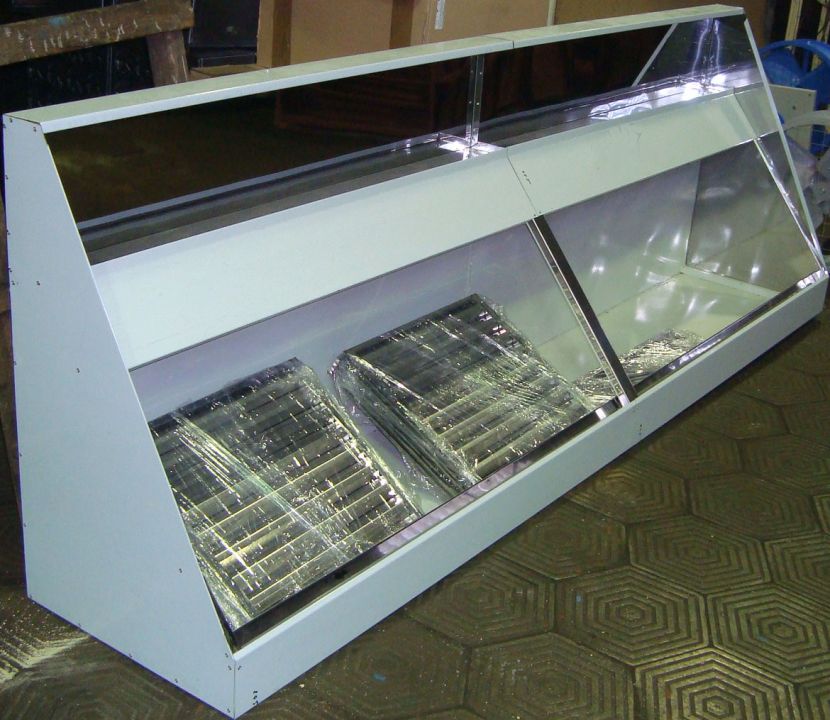

Отсосы могут соединяться между собой в единый пакет, не имеющий боковых перегородок, за счет чего при их соединении образуется общий воздухопровод: отдельно для вытяжной и отдельно для приточной секции. Предусмотрено пристенное крепление отсосов, подвесное и островное на специальной ферме.

Общая длина линии устанавливаемых отсосов, конструкция и длина фермы определяется в соответствии с линией фронта оборудования.

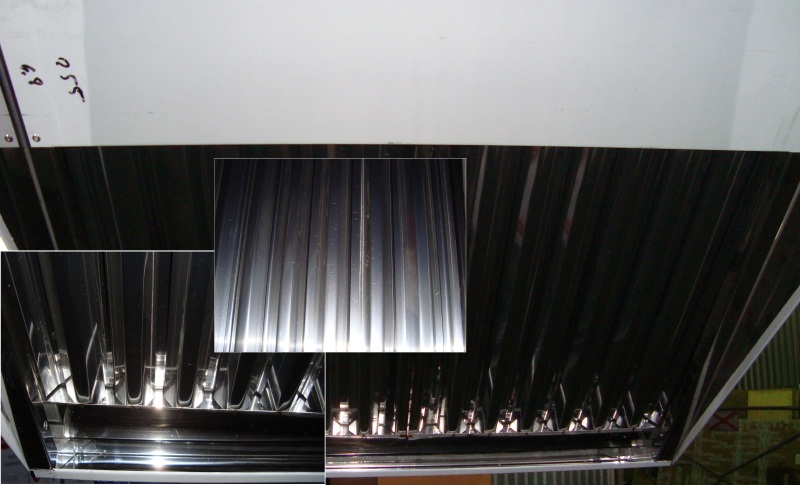

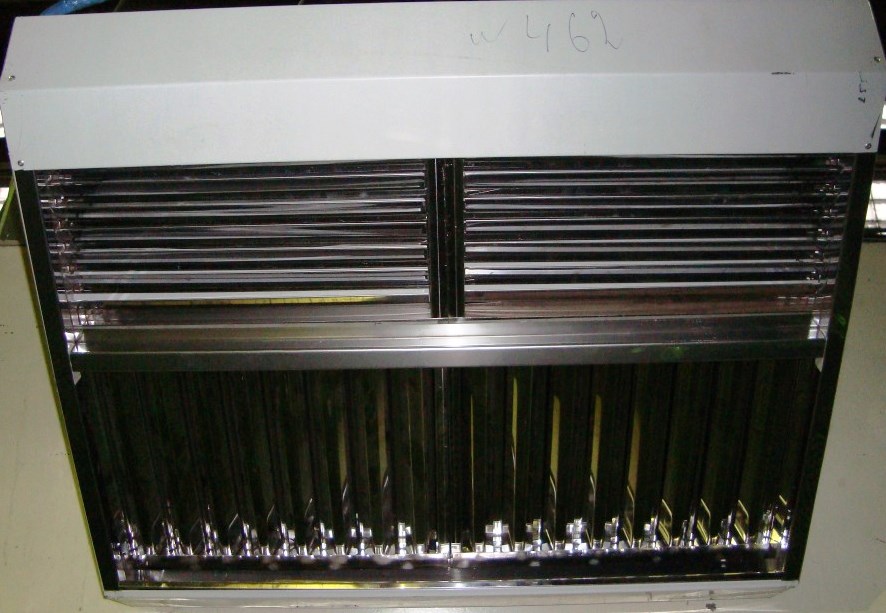

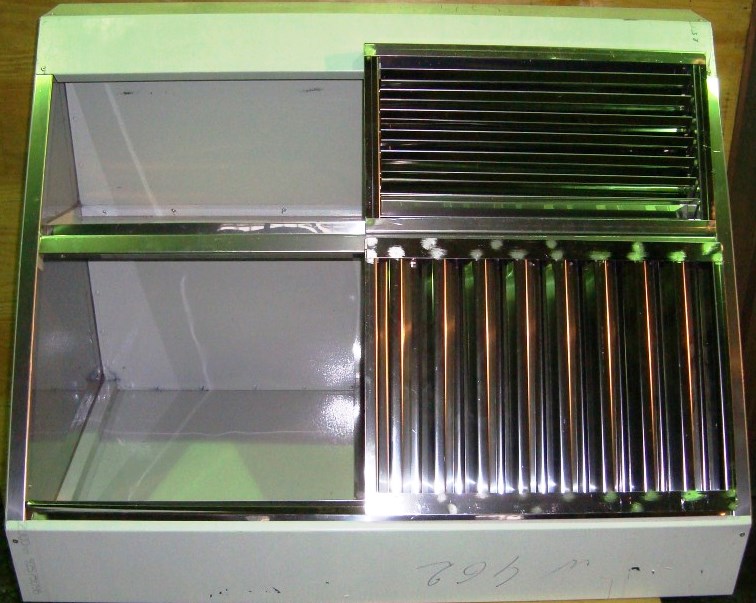

Каждый отсос комплектуется фильтрами, рассеивателями приточной вентиляции и жиросборниками, которые устанавливаются без использования инструмента. С каждым комплектом отсосов поставляется эксплутационная документация.

По желанию Заказчика вентотсосы упаковываются в ящик из бруса обшитый оргалитом, в тару из гофрокартона, или заворачиваются в полиэтиленовую пленку.

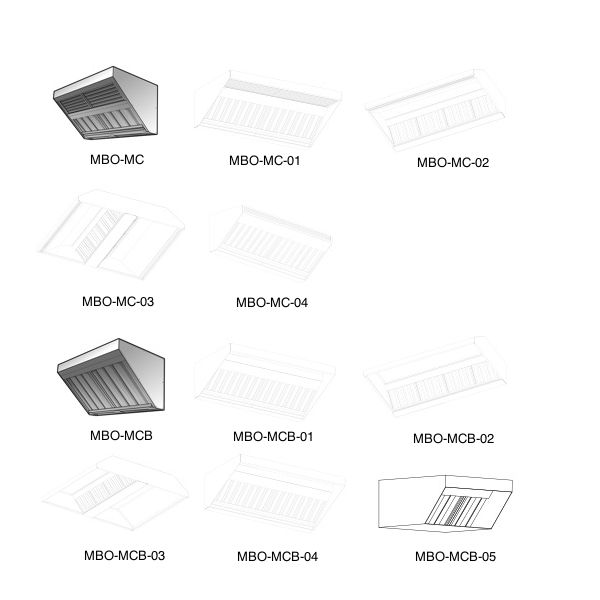

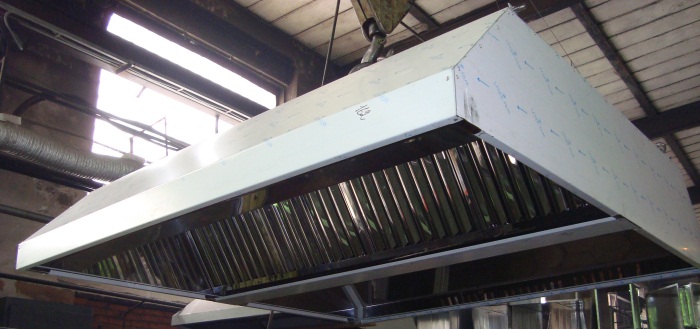

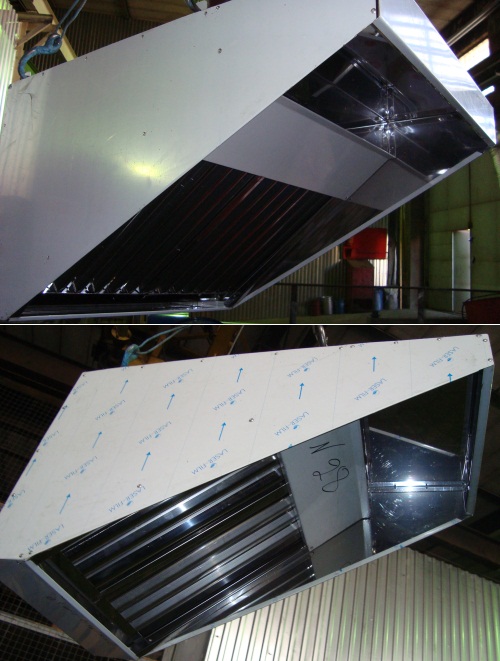

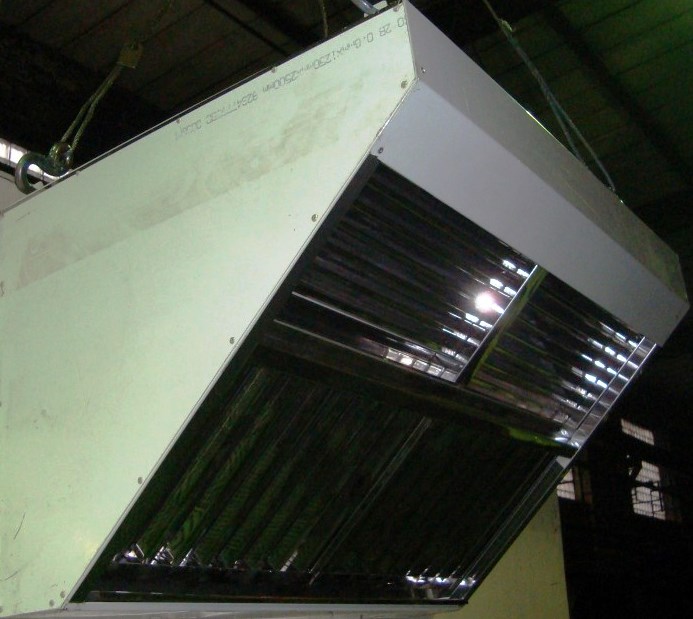

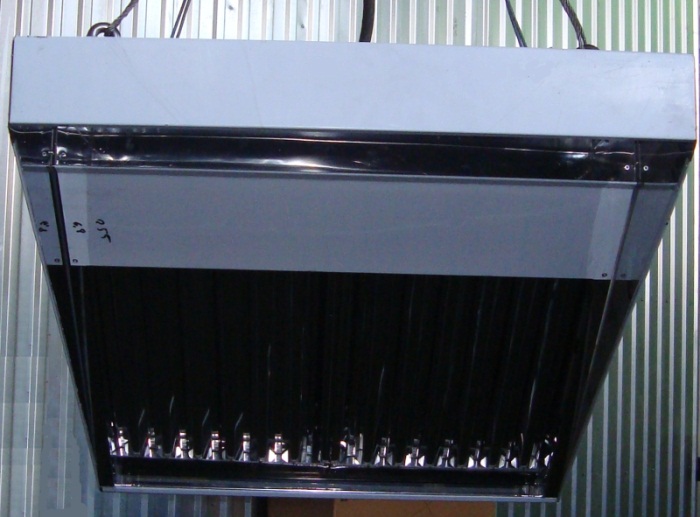

МВО-МСВ-05 устанавливаются на крышу жарочных шкафов. Принцип работы и внешний вид местных вентиляционных отсосов.
Уважаемые Клиенты. На нашем сайте добавлена «Таблица соответствий» по местным вентиляционным отсосам и вытяжным зонтам.

---

Врезка патрубка не входит в указанную цену
