Бескаркасные местные вентиляционные отсосы МВО типа МС и МСВ

Общие сведения

Местные вентиляционные отсосы устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания.

Скачайте каталог на Местные вентиляционные отсосы МВО по ссылке http://vensnab.ru/files/catalog/mvo_bezkarkasnie.pdf

.

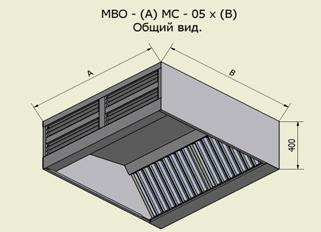

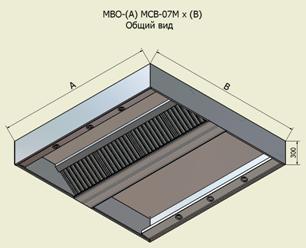

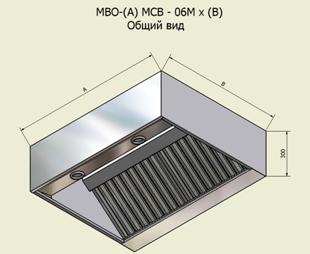

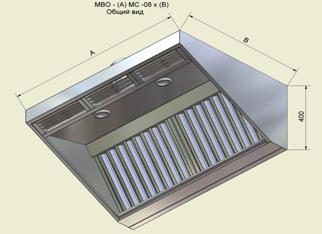

Вентиляционные отсосы изготавливаются из нержавеющей стали AISI 430 2-х типов: приточно-вытяжные МС и вытяжные МСВ.

Внимание! Габаритные размеры вентотсосов (длина, ширина, высота), могут быть изменены по желанию Заказчика после согласования с Изготовителем.

Установка

Поток приточного воздуха направляется вниз от вентотсоса под углом 45º, или под выбранным Заказчиком углом.

Каждый отсос комплектуется фильтрами и жиросборниками (лотками для сбора жира) , которые устанавливаются без использования инструмента. По желанию Заказчика вместо жиросборников возможна установка сливного патрубка со стаканом для сбора жира.

В МВО-МСВ-06К установлен сливной патрубок для присоединения ПВХ шланга, и направления слива в канализацию. Регулируемые рассеиватели приточной вентиляции устанавливаются и снимаются при помощи инструмента, нерегулируемые выполняются несъемными.

Во все вентотсосы ввариваются вытяжные и приточные патрубки высотой 100 мм. круглого сечения. Диаметр и количество патрубков указан в технических характеристиках. В случае необходимости отказаться от врезки патрубков, или изменить форму, или размеры патрубков Заказчик должен сообщить о своем желании Изготовителю.

Конструкция

В конструкции вентотсосов предусмотрены отверстия и кронштейны для крепления к стене или потолку. По желанию Заказчика в конструкцию вводятся элементы для стягивания вентотсосов между собой - островом или в линию. При подвеске к потолку большого количества вентотсосов стянутых между собой, может возникнуть необходимость в изготовлении жесткой рамы, предотвращающей деформацию массива вентотсосов.

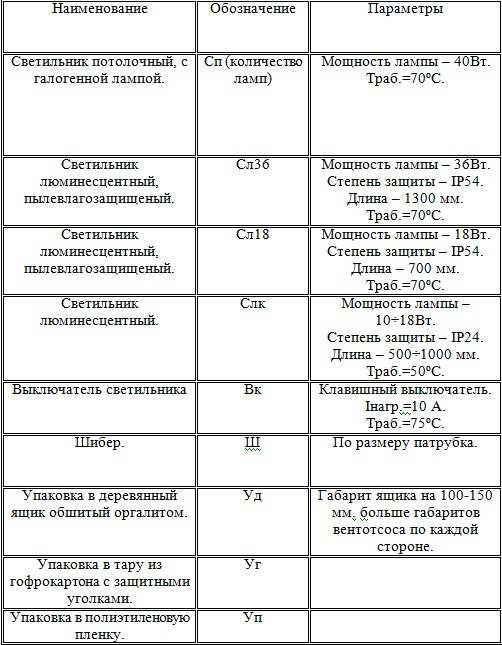

Во всех типах вентотсосов предусмотрена установка потолочных светильников с галогенными лампами, или светильников с лампами дневного света. Количество светильников, их марка, наличие и расположение выключателя оговариваются при заказе. Светильники установленные на вентотсосах, не должны располагаться непосредственно над тепловыми(жарочными) поверхностями. Отверстие для вывода провода подключения электропитания расположено в верхней плоскости вентотсоса, в зоне приточной секции. Место расположения отверстия выбирает Изготовитель, если это не оговорено с Заказчиком.

Внимание !!! При подключении вентотсоса к электрической сети, необходимо выполнить заземление или зануление. Узел заземления всегда расположен рядом с отверстием для вывода провода. С каждым комплектом отсосов поставляется эксплутационная документация. По желанию Заказчика вентотсосы упаковываются в ящик из бруса обшитый оргалитом, в тару из гофрокартона, или заворачиваются в полиэтиленовую пленку.

Параметры вентотсосов.


• Сопротивление фильтра при расходе воздуха 500 м³, - 7 кг/м².
• Проходное сечение 1-го погонного метра вытяжного фильтра:  0,055 ; 0,065 м²;
• Проходное сечение 1-го погонного метра приточного рассеивателя: - 0,07 - 0,08 м²;
• Рекомендуемая высота подвески вентотсосов

  • МВО-МС-07С, МВО-МСВ-07С, МВО-МС-07СО, МВО-МСВ-07СО,МВО-МС-08, МВО-МСВ-08, МВО-МС-08М, МВО-МСВ-08М - 1,5-1,6 м. над уровнем пола,
  • МВО-МС-05, МВО-МС-06, МВО-МСВ-06, МВО-МСВ-06К, МВО-МСВ-06М, МВО-МС-07, МВО-МСВ-07, МВО-МСВ-07М, - 1,9-2,0 м. над уровнем пола
    Врезка патрубка не входит в указанную цену

Скачайте каталог на Местные вентиляционные отсосы МВО по ссылке http://vensnab.ru/files/catalog/mvo_bezkarkasnie.pdf

Местные вентиляционные отсосы (МВО) — оптимальное решение для кухонь ресторанов и пищевых блоков

Вытяжка для кухни ресторана выполняет одну задачу — обеспечивает отведение загрязненного воздуха за пределы помещения. Наличие встроенного кассетного фильтра и лотка для сбора жира позволяет эффективно очищать воздушный поток от примесей. В отличие от бытовых аналогов, промышленные вытяжные зонты не оснащаются встроенными двигателями, а подключаются к внешним вытяжным вентиляторам через систему воздуховодов. Это связано с необходимостью обеспечить эффективное отведение большого количества загрязненного воздуха. Естественная вентиляция или вентилятор малой производительностью не только не справится с работой в таком режиме, но и быстро выйдет из строя по причине попадания на рабочее колесо большого количества жира, пыли и других сторонних примесей. Установка Системы воздухоудаления и местной вытяжной системы объективно необходима и обязательна с соответствии с требованиями санитарных норм и правил.

Разновидности МВО и их особенности

Местные вентиляционные отсосы, представленные в нашем каталоге, различаются между собой следующими особенностями:

• Принцип работы вентотсоса: - приточно-вытяжные (МС) и вытяжные (МСВ).
• Тип конструкции вытяжного зонта:  - островное или пристенное исполнение
•  Количество вытяжных патрубков - от 1 до 3.
• Количество патрубков притока (только для модификаций типа МС) - от 1 до 8.
• Диаметр патрубков вытяжки - от 200 мм до 400 мм.
• Марка стали (зависит от агрессивности среды)

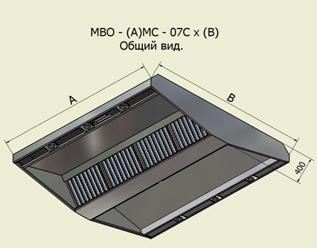

В зависимости от особенностей планировки помещения и расположения теплового оборудования, вентиляционные отсосы могут устанавливаться в одну линию вдоль стены или компоноваться в виде острова. Зонт островной обеспечивает эффективный отвод воздуха сразу от нескольких плит/жарочных шкафов, тогда как устройство с пристенным монтажом лучше использовать для локального воздухоотведения.

В нашем каталоге представлено более 400 модификаций местных вытяжных вентиляторов типа МС и МСВ с разными размерами и техническими характеристиками. Это позволяет подобрать подходящее устройство под конкретные параметры вытяжной системы. Человек, не обладающий достаточным уровнем знаний в сфере вентиляционного оборудования, может легко ошибиться в выборе и приобрести вентотсос, которые не подойдет для конкретной системы из-за конструктивных или других особенностей.

Наши специалисты сделают все необходимые расчеты, чтобы ваше оборудование работало максимально эффективно с учетом нагрузки и других показателей.

Все вентотсосы изготавливаются из пищевой нержавейки AISI 430, которая обладает высокими санитарными нормами и улучшенными эксплуатационными характеристиками. Собственное производство позволяет нам изготавливать вытяжные зонты по индивидуальным размерам, а также оснащать их светильниками и вносить другие изменения в типовую конструкцию. Для лабораторий, для рабочих мест с повышенным содержанием щелочей, кислот изготавливаем вытяжные зонты и из других марок стали. Просчет и подбор вытяжки осуществляем по проекту или по вашему техническому заданию
