Канальные электронагреватели для круглых воздуховодов ЭКВС-НК

Общие сведения

• Расширенный дапазон мощностей - от 0.6 кВт до 24 кВт.
• Высокачественные нагревательные элементы из нержавеющей стали.
• Корпус изготовлен из листовой стали с алюминиево-цинковым покрытием.
• Резиновые уплотнения для подсоединения к круглым воздуховодам.
• Встроенная защита от перегрева с автоматическим и ручным возвратом в исходное состояние.

Круглые канальные нагреватели НК (электрокалориферы) применяются как основные подогреватели воздуха в системах приточной вентиляции, а также как вторичный подогреватель в отдельных помещениях, где требуется индивидуальная регулировка температуры.

Исполнение

Корпус и коммутационная коробка изготавливаются из стального листа с А1_-2п покрытием. В качестве нагревательных элементов используются ТЭНы из нержавеющей стали повышенной надежности. В соединительной коробке имеются необходимые клеммы для электроприсоединений, с зажимами для простого и быстрого монтажа. Электрокалориферы серии НК имеют степень защиты IР 43.

 Условия эксплуататции:

Вид климатического исполнения УХЛ 3.1 по ГОСТ 15150-90. Нагреватели канальные НК предназначены для перемещения невзрывоопасных газовых сред с температурой не выше + 25°С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температура окружающей среды от -40°С до +40°С. Относительная влажность воздуха при температуре 20°С не более 80%.

Рекомендации по монтажу:

Монтаж круглых канальных нагревателей (НК) может выполняться в горизонтальном или вертикальном воздуховоде. Направление движения воздуха должно соответствовать стрелке на калорифере. В горизонтальном воздуховоде соединительная коробка должна быть направлена вверх или с отклонением до 90° в сторону. Направление соединительной коробки вниз не допускается. Минимальное расстояние до элементов системы вентиляции (колена воздуховода, вентилятора, заслонки и т.д.) должно быть не менее двух подсоединительных диаметров.
При подключении НК необходимо предусмотреть блокировку либо по работе вентилятора, либо по проходящему через калорифер потоку воздуха. Напряжение питания калорифера должно выключаться при остановке вентилятора/ отсутствии потока воздуха. Для подтверждения работы вентилятора можно установить дифференциальный датчик давления РS 500 (РS 1000), который может давать сигнал на включение/выключение канального нагревателя. Минимальная скорость воздуха составляет 1,5 м/с. Предлагаемые канальные воздухонагреватели разработаны для получения максимальной температуры на выходе 50°С.

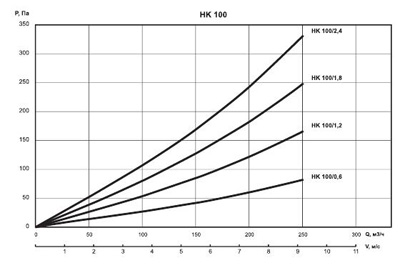

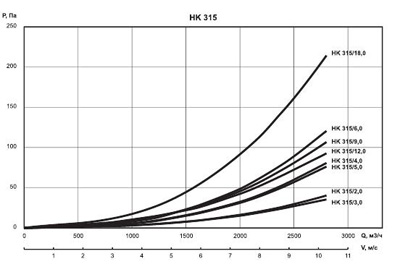

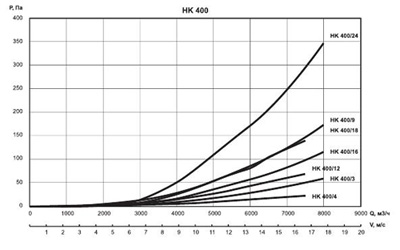

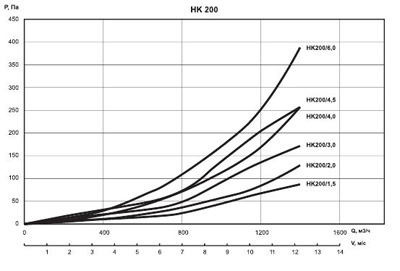

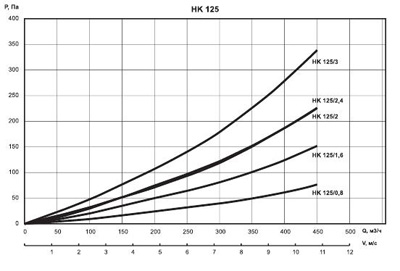

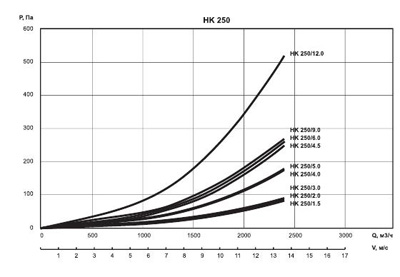

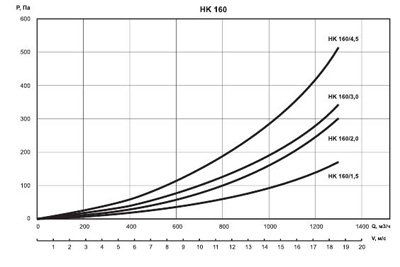

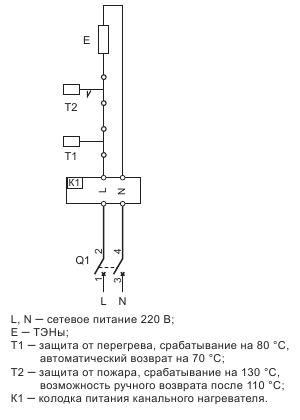

 Электрические соединения

Кабель электропитания должен соответствовать мощности подключаемого канального нагревателя НК. Автоматический выключатель также должен соответствовать мощности и потребляемому току воздухонагревателя. Для задания температуры используется внешний регулятор мощности электронагревателя. Диапазон регулирования температуры составляет от 0°С до 30°С. Монтаж канальных нагревателей необходимо выполнять внутри помещения. Корпуе НК должен быть заземлен.

 Защита от перегрева

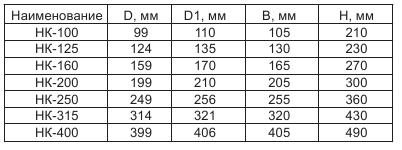

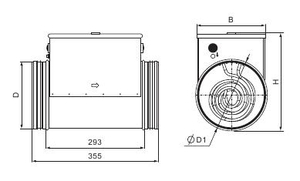

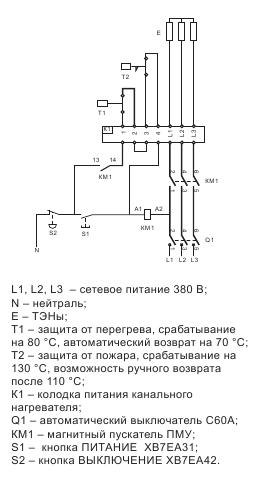

Канальные нагреватели НК оборудованны двухступенчатой защитой, обеспечивающей их отключение при перегреве: одна с автоматическим возвратом (биметаллический выключатель, на 1 перегр. 80°С), другая с ручным возвратом (аварийная, для защиты от пожара при перегреве корпуса - на 1 перегр. 130°С). Устройство ручного возврата защиты от перегрева находится на крышке нагревателя. Во всех нагревателях подключаемых на 220 В (мощность от 0.6 до 3,0 кВт), при перегреве, I термовыключатели размыкают сетевое питание канального нагревателя. В канальных нагревателях на 380 В (мощность от 4,0 до 24, 0 кВт) при перегреве размыкается цепь между контактами 1и 2, или 3 и 4. Для обеспечения нормальной работы НК на 380 В в схеме упарвления нагревом должны быть обязательно задействованны термовыключатели. Перегрев до 80°С воздуха, выходящего из канального нагревателя, говорит о серьезной ошибке в расчете системы вентиляции, или о резком падении производительности вентилятора, остановке вентилятора. Повторно включать нагреватель разрешается после устарнения причины перегрева. Большой рабочий ток биметаллических термовыключателей - до 16А, позволяет подключать катушки катушки контакторов прямо на термовыключатели без промежуточных реле, что значительно удешевляет стоимоть щитов управления приточными установками.

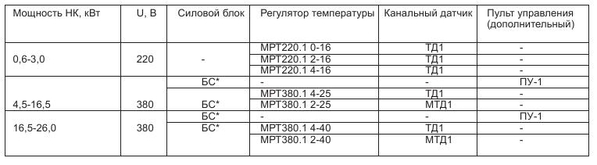

Для управления канальными нагревателями рекомендуется следующее оборудование:

Мощность, кВт	Напряжение, В	Силовой блок	Регулятор температуры	Канальный датчик
0,6–3,0	220	-	МРТ220.10–16	ТД1
	220	-	МРТ220.10–16	ТД1
	220	-	МРТ220.10–16	ТД1
4,5–16,5	380	БС25	МРТ220.10–25	ТД1
16,5–26,0	380	БС40	МРТ220.10–40	ТД1

Блок силовой применяется для подачи питания на вентилятор и нагреватель и реализует схему аварийной защиты от перегрева в цепи нагревателя, а также блокировку включения нагревателя без вентилятора. Для коммутации нагревателей также возможно использование щитов управления с аналогичными функциями и соответствующими номиналами элементов автоматики для каждого НК.

Сопутствующие товары:

• Щиты управления ЩУ1 для простейших приточных систем с ручным включением /выключением электрического калорифера;
• Щиты управления ЩУ2 для приточных систем с электрическим калорифером без регулировки температуры;
• Щиты управления электрокалориферами ЩУ3 с поддержкой заданной температуры приточного воздуха в диапазоне от 5 до 35;
• Щиты управления электрокалориферами ЩУ4 с поддержкой заданной температуры приточного воздуха в диапазоне от 5 до 35 и регулированием скорости вентилятора на 220В симметричным регулятором или вентилятора на 380В частотным регулятором;
• Щиты управления ЩУ5 для приточных систем с ручным включением /выключением электрического калорифера;
• Щиты управления электрокалориферами ЩУ6;
• Щиты управления электрокалориферами ЩУ7;
• Щиты управления электрокалориферами ЩУ8

ЭКВС-НК 250/3,0 - 2 755 руб. по состоянию на февраль 2014 года (справочная информация)



---

Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
